LAWO朗沃crystal数字音频调音台

LAWO朗沃crystal数字音频调音台

2013年01月08日调音台浏览量:0
  • 品牌:LAWO
  • 型号:crystal
  • 价格:咨询客服
如果找不到你想要的产品,请联系客服点击联系客服
产品描述

四个线路输入和四个传声器输入(也可作为线路输入),八个线路输出和两个耳机输出,四个AES/EBU数字输入和输出(立体声)以及八个光纤耦合器和延时器都作为标配进行了提供。主机设备还能够通过两块插卡进行扩展来实现更多的线路输入输出端口、AES/EBU数字输入输出端口或HD(高清)以及SD(标清)SDI嵌入/解嵌器输入输出端口。为了集成成为一个更大构架的系统或将调音台连接到住控制室或其他控制室,通过使用Madi接口最多能...

Lawo朗沃与Stagetec的展位相邻,主要展示了mc2系列调音台、Crystal新一代数字调音台和Zirkon完美的广播系统。Lawo销售总监GregorErlitz:“Lawo在2008年北京奥运会上有着非常卓越的表现,来自欧洲的Alfacam以及OutsideBroadcast和Prisma的转播车以及中国中央电视台、福建电视台和海南电视都使用了mc266控制台。这是对我们产品的品质的一次重大考验,同时也让我们更加坚定了信心。”

Lawo展示的新一代调音台Crystal受到市场的强烈关注,具有极高的性能价格比。简单、清晰、大方,把高质量和易操作性完美的结合在一起,而且Crystal以节目为中心。

Lawo系统工程师张赛(systemEngineer)说:“Lawo在今年的NAB展上推出了其mc2系列调音台的新成员—mc256调音台。这也是它第一次亮相BIRTV,它具有mc2系列调音台的所有功能,例如快照、动态自动控制、与其它Lawo产品进行网络连接等,并缩小了控制界面的面积,结构更为紧凑;HD核心提供最多512个DSP通道、144条求和总线和多达8192个交点的路由能力;创新的控制界面可直接进入主要的操作部分。

LAWO:德国LAWO公司专门从事于广播电台、电视台的混音调音台和音频矩阵系统。三十多年的专业音频领域经验,造就了其极高的产品质量和创新性的技术。

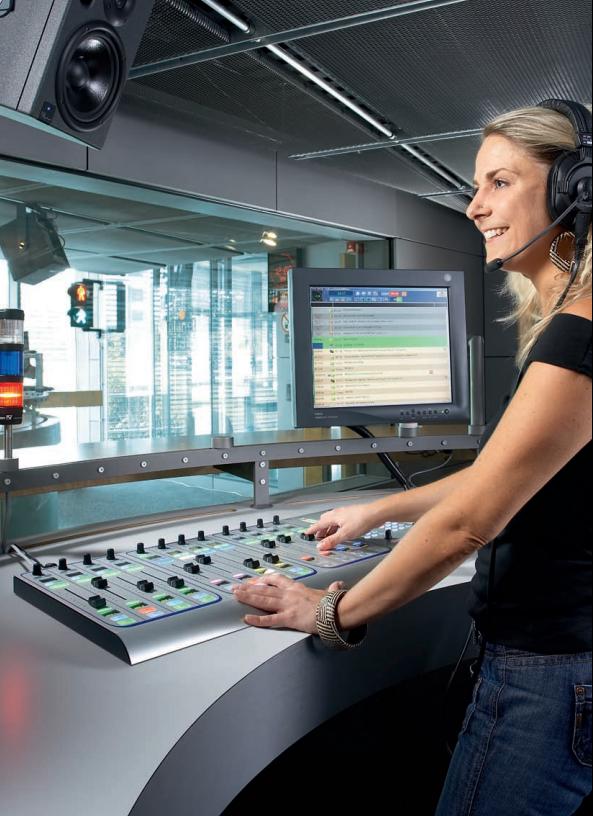

德国LAWO公司的Zirkon网络、模块化数字调音台的应用范围包括主持人自主操作的广播电台直播室,电视台演播室、中规模节目录音编辑工作间和转播车等。Zirkon调音台可以完成你在电台所能够想到的所有控制功能。

Zirkon重点考虑了替换原有模拟系统时的可靠性和适应性,其控制界面充满人性化,非常简单易用,播音员或主持人只需经过最简单的培训即可掌握基本操作。

什么样的设备能让工程师的工作简单?

什么样的系统是完全可靠的?

什么样的设备能同时满足现在和将来的应用需求?

Zirkon被证明是满足当前和未来的节目制作和播出的需要、提高使用者的效率和满意度的一个解决方案。它可以根据将来需要的变化进行扩展。Zirkon不压抑你的个性和创造性,可以根据各种应用需要进行配置和升级,人性化的界面、结构和功能的完美结合将带给你节目过程中的无限体验。

Zirkon系统构成

Zirkon调音台系统由一个系统单元箱(又叫DALLIS)和操作控制台面组成,操作控制台面至少有两个控制模块(中央模块和通道模块)组成。各个模块之间通过CAN-BUS(CAT5/RJ45)相连接,可以按照用户需求的次序放置。其中,系统单元箱由执行数字信号处理(DSP)功能的母板和一些模拟、数字输入/输出接口卡构成。

除了硬件模块之外,Zirkon还可以通过触摸屏软件VisTool进行扩展操作。

调音台控制台面

*中央控制模块

模块化控制台面,包括一个中央控制模块和一个或多个四推子模块组成,最多可达36个推子。

(对应的英语翻译)

PCMCIA卡读写器,可以快速存储或读出用户的设置,即可以每个操作人员可以有不同的设置状态。

中央模块提供了通道的快速和全面的浏览,从增益到均衡EQ、到辅助输出(Aux),一切清晰可控。液晶文字显示的按钮只显示了该通道可用的参数,以防止误操作。

电子标签(液晶文字显示)的按钮,用于为每个通道的资源分配,可以独立配置选择。

根据需要,定义控制功能和对讲按键。

所有按键均与台面齐平,以减少误操作。

2个音量控制旋钮和24个可编程按钮被分成六组,具有三种颜色显示,主要用于监听选择功能。

*通道模块

一个调音台可以有多达九个通道模块,通过电缆连接,可以需要任意摆放。每个通道条是空白、开放设计,以方便配置。最重要的显示和操作元素,标识醒目。

(对应英文翻译依次为:)

信号状态显示:过载、限幅器激活、信号出现。

旋钮控制,用于通道参数调整:MIC增益,线路电平、声像、平衡和辅助输出电平。

带电子标签液晶按钮,显示输入信号源的名字和旋钮调整时的参数值。按下按键可以选择该通道(如在中央模块上操作EQ)或者分配信号源到该通道上。

2个任意可编程按钮用于辅助功能,可以插入打印的标签如:ON/OFF和PFL。

高质量的马达,可以保证长期免维护和直观使用,特别是与自动化播出系统结合,可以一眼就知道哪个通道淡出了。

2个自由分配的可编程按钮,可任意配置功能,通常用于对讲、会议、或“开始”按钮,也可以遥控设备。

系统单元箱

系统单元箱是基于DALLIS(DigitalAndLineLevelInterfaceSystem)接口系统,它是一个非常灵活的I/O系统,可以配置冗余双电源,以简单插卡(可以热插拔)的方式支持对不同I/O的选择。一台Zirkon可以支持多达128路输入和输出(单声道)。DALLIS的核心是中央主卡,用于管理路由和控制接口,以及DSP功能。可以选择MADI接口,以扩展路由达56/64输入和输出,用以大型电台网络化系统集成应用。

值得特别说明的是DALLIS的内部硬件结构非常有特点。DALLIS的I/O卡和中央主卡之间采用点到点连接方式,而非传统的总线TDM式连接。这样,某一块I/O卡的故障不会影响整个单元的工作。这种设计理念在系统安全性方面发挥了重要的作用。此外,DALLIS在设计上还允许中央主卡的冗余热备份配置,从而出现了双星的概念。

---模拟MIC/线路

---AES/EBUAES3(带采样频率转换SRC)

----SDI(串行数据接口)

----串行路由

----GPI(通用控制接口)

信号处理

Zirkon提供了已被证明性能极佳的LAWODSP算法,可以通过配置软件工具将信号处理模块分配到所需要的信号通路上。具体模块有:

--MIC/LINE输入选择

--Gain增益(数字)

-信号指示

-Fader推子

-AUX输出和PRE/POST开关

-PanorBalance.

此外,也可以根据需要分配下列信号处理模块:

-Delay延时

-具有高/低通的参数三段EQ

-动态包括:

•门限

•扩展器

•压缩器

-限幅器(Limiter)

调音台显示监控软件VisTool

VisTool是可选的zirkon调音台触摸屏控制系统。运行VisTool的PC机需要连接到zirkon系统单元上,同一个系统可以最多连接4台VisTool。VisTool可以把非时间受限的应用(如录音控制)和调音台的可视化设置以及增益调节显示在一个界面上。VisTool的控制和显示功能包括矩阵控制、各通道电平显示、可视化远程控制通道参数(EQ、DYN、LIM等等)、页面选择按钮、定时器、文本窗口等等。VisTool的显示界面如图所示,用户可以自己根据喜好进行设置。

图4图5

调音台配置软件工具

所有系统配置可以通过一个简单可视化软件工具完成。

调音台的整个台面是完全可以自由定义和设置的,以满足用户不同应用需要和习惯,这是该数字调音台的突出特点。zirkon调音台配置软件运行在windows2000/XP下,配置文件通过以太网(TCP/IP协议)加载到调音台上。配置一旦完成,调音台就可以脱离配置PC(包括配置软件)独立运行。

多台Zirkon调音台可以通过以太网集中管理

系统维护

中央主卡包含一个网页服务器(Webserver),可以基于网页浏览方式的便捷的系统维护,具备网络实时检测功能,可以在网上实时检测设备状态:

---主卡

电压

温度

---I/O系统

I/O类型

每块卡的状态

---通用信息

系统名字

最新一次启动

最新一次全面安装

WEB设置

操作系统版本

DSP版本

APEX版本

序列号

最新一次加载者
