SONIFEX CM-CU21 评论员基站

2017年01月19日产品展示浏览量：0

品牌：SONIFEX
型号：CM-CU21
价格：咨询客服

在线咨询联系我们

如果找不到你想要的产品，请联系客服点击联系客服

产品描述

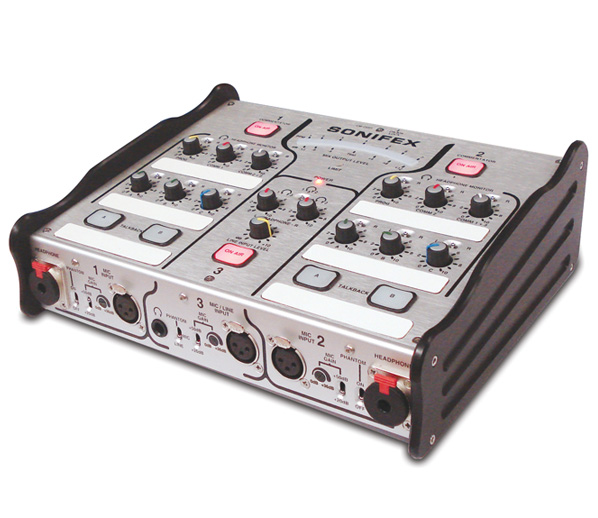

CM-CU21是一个高质量，便携的评论单位。 其坚固的结构和功能的灵活性使其适合在各种各样的环境中使用。

它提供两个功能全面的评论员位置和第三个客户位置，可以选择用线路输入。每个位置都有一个单独的输出，两个额外的输出提供所有活动注释通道的混合。主面板上的限位指示器显示混音输出上的可调节限幅器是否激活，并且可以禁用的明亮21段LED PPM表显示主输出电平。

两个对讲输出通道具有内置限制器，可用于两个主要评论员中的每一个，并且它们可以被链接以提供同时操作。

在每个注释位置上的宽输入增益范围和可切换幻象电源允许支持各种麦克风类型，包括低输出色带，耳机和高输出幻象电源麦克风。有4个变压器平衡返回音频输入，连同评论器输入，被路由到耳机监视器控制。使用这些耳机控制，任何监视器输入可以调整并发送到左，右或双耳。

GPIO端口提供任何活动的空中或对讲通道的集电极开路输出指示，并且四个远程输入向每个对讲控制提供外部呼叫/警报。

该单元有一个内置的乐队发生器，便于通道识别和布线检查。启用后，只需按相应的空中或对讲按钮即可将测试音调路由到所需的输出。

On-Air锁定开关防止On-Air按钮被意外禁用，并且T / B Gang开关链接对讲A和B的操作。

灵活的选项范围允许自定义评论器单元，以更好地适应操作和用户的个人要求。这些包括用于对讲按钮的瞬时或锁定操作的选项，永久地启用或禁用任何评论器输入，默认耳机信号路由和主面板指示器照明水平。

CM-CU21评估器单元可以从通用电源输入在47-63Hz的85-264V AC或从12-24V DC输入供电。

CM-CU21注释器单元的特性

·         2评论者位置加上客人位置，每个都有单独的输出; 加2个混合输出。

·         对讲输出可由两个主要评论员选择，内置限幅器。

·         4返回与所有评论员输入一起路由到耳机的音频电路。任何来源可以单独进行电平控制，并发送到左，右或双耳。

·         在每个注释位置上的宽输入增益范围和可切换幻象电源允许支持各种麦克风类型，包括低输出色带，耳机和高输出幻象电源麦克风。

·         所有麦克风输入上单独切换48V幻象电源。

·         主混音输出上的用户预设可调限幅器，带限幅活动指示。

·         内置排队音调初始布线检查。

·         21段LED PPM表显示主输出电平。

·         变压器平衡输入和输出。

·         装配的formica'Sharpie'指示条。

·         坚固的机械设计，保护电位器旋钮。

·         通用交流电源或12-24伏直流电源。

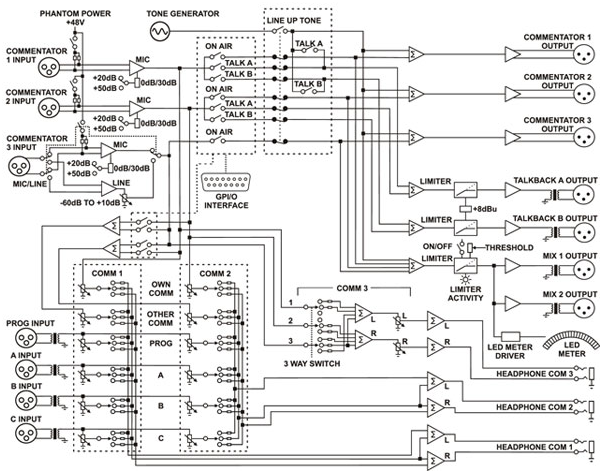

CM-CU21电路图。

技术规格CM-CU21
麦克风输入
增益范围：	+ 20dB至+ 86dB
最大输入电平：	-6dBu
等效输入噪声：	130dB。 80dB增益 150Ω端接
等效输入噪声：	128dB。 50dB增益 150Ω端接
CMRR	> 60dB
频率响应：	±0.5dB 20Hz至22kHz 在1kHz时反射50dB增益

电子平衡线路输入
增益范围：	-83dB至+ 10dB
最大输入电平：	+ 25dBu
CMRR	> 70dB
频率响应：	±0.2dB 20Hz至22kHz Ref 0dB @ 1kHz

变压器平衡监视器输入
增益范围：	-66dB至+ 11dB测量@耳机输出
最大输入电平：	+ 25dBu
CMRR	> 60dB
频率响应：	±0.5dB 20Hz至22kHz Ref 0dB @ 1kHz

变压器平衡主输出
最大输出电平（限制器关闭）：	+ 24dBu
频率响应：	±0.5dB 20Hz至22kHz Ref 0dB @ 1kHz
噪声：	-94dB平均加权 Ref + 8dB线路输入
THD＆N：	<0>
THD＆N：	<0>
1％失真点：	+ 18dBu @ 24Hz

变压器平衡对讲输出
最大输出电平限制：	+ 8dBu
频率响应：	±0.5dB 20Hz至22kHz Ref 0dB @ 1kHz
噪声：	-94dB平均加权 Ref + 8dB线路输入
THD＆N：	<0>

电子平衡通信输出
最大输出电平限制：	+ 25dBu
频率响应：	±0.2dB 20Hz至22kHz Ref 0dB @ 1kHz
噪声：	-98dB平均加权 Ref + 8dB线路输入
THD＆N：	<0>

耳机输出
增益范围：	-66dB至+ 11dB
最大输出电平：	+ 19dBu
频率响应：	±0.5dB 20Hz至22kHz Ref 0dB @ 1kHz
噪声：	-85dB平均加权 Ref + 8dB线路输入
THD＆N：	<0>

主面板操作控制和指示器
直播1-3按钮：	带锁定动作的发光按钮
对讲A＆B按钮：	带可选瞬时和/或闭锁动作的照明按钮
耳机监视器控制：	输入源电平调整电位器耳机通道选择开关
线路输入电平：	客人位置线输入模式电平电位器
PPM仪表：	21段显示混合输出电平，亮度电平可选
限位LED：	表示混合输出限制器有效，可选择颜色和亮度级别
电源LED：	指示操作模式; 正常或设置

前面板操作控制
幻影：	切换为位置1和2启用48V麦克风幻像电源
幻影/线：	切换到启用48V麦克风幻像电源或选择线路输入模式的位置3
麦克风增益：	麦克风增益电位器和量程选择开关选择+ 20- + 56dB或+ 50- + 86dB

后面板操作控制
空气锁：	切换以防止空气控制被禁用瞬时按钮，以覆盖空气锁
T / B帮：	切换到对讲A和B的链接操作
T / B增益：	0dB - + 12dB
限制：	切换到启用混合输出上的限制器限位电平调节电位器
测试音：	切换到启用1 kHz排队音调

配置选项 - 可通过设置模式访问
空中控制模式：	禁用，正常或永久打开
对讲按钮操作：	瞬时，锁定或两者
耳机布线：	位置3线路模式输入路由/不路由到位置1和2耳机位置1-3输入永久路由/不路由到耳机监视器
显示首选项：	限制LED颜色和亮度按钮LED亮度 PPM表LED亮/禁用
永久选项备份：	保存/加载选项到永久备份或从永久备份加载选项或返回出厂默认值

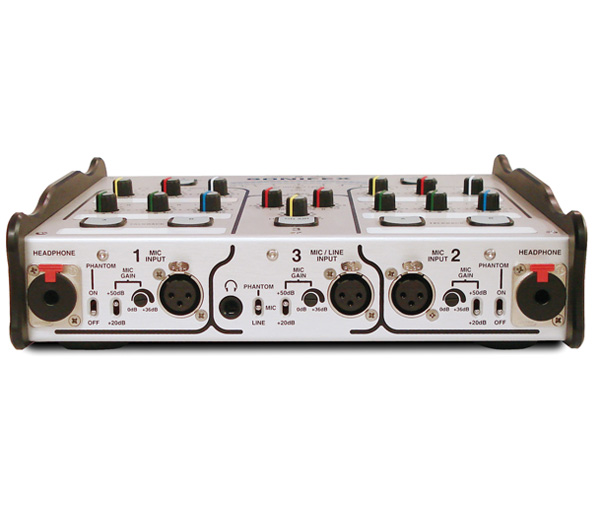

前面板连接
耳机输出：	2 x锁定耳机插孔，用于位置1和2 1个用于位置3的耳机插孔
麦克风输入：	2 x XLR-3针锁定母头，用于位置1和2
麦克风/线路输入：	1 x XLR-3针锁定母头，用于位置3

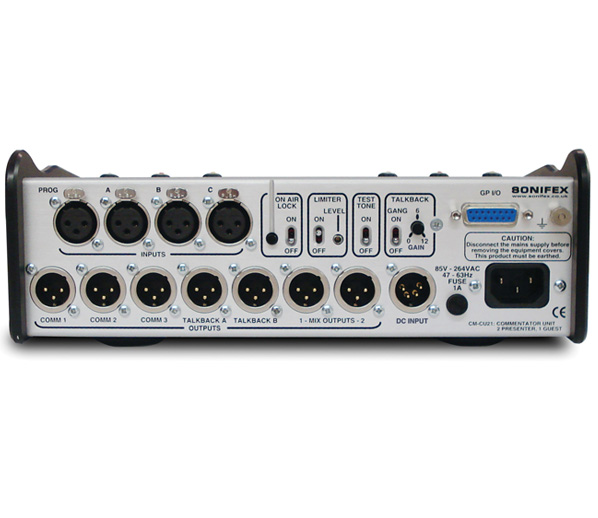

后面板连接
Prog，A，B＆C输入：	4 x XLR-3针母（变压器平衡）
Comm1-3输出：	3 x XLR-3针公（电子平衡）
对讲A＆B输出：	2 x XLR-3针公（变压器平衡）
混合1和2输出：	2 x XLR-3针公（变压器平衡）
GPIO端口：	15针D型插座
电源输入：	通用过滤IEC，连续额定85-264VAC，47-63Hz，10W
保险丝额定值：	防浪涌保险丝1A 20 x 5mm
直流输入：	XLR-4针公型12V直流，650mA典型，850mA最大 24V DC，325mA典型值，425mA最大值
地球点：	M4螺柱。

设备类型
CM-CU21	评论者单元，2个演示者和1个客人位置

物理规范
尺寸（原装）：	270mm（W）×230mm（D）×70mm（H-前）×95mm（H-后） 10.6“（W）×9”（D）×2.8“（H前）×3.74”（H后）
尺寸（盒装）：	380mm（W）×350mm（D）×200mm（H） 15“（W）×13.8”（D）×7.8“（H）
重量：	净重：3.34kg毛重：4.32kg 净重：7.35磅总重：9.5磅

配件
CM-CU21CP	注释器单元前盖板

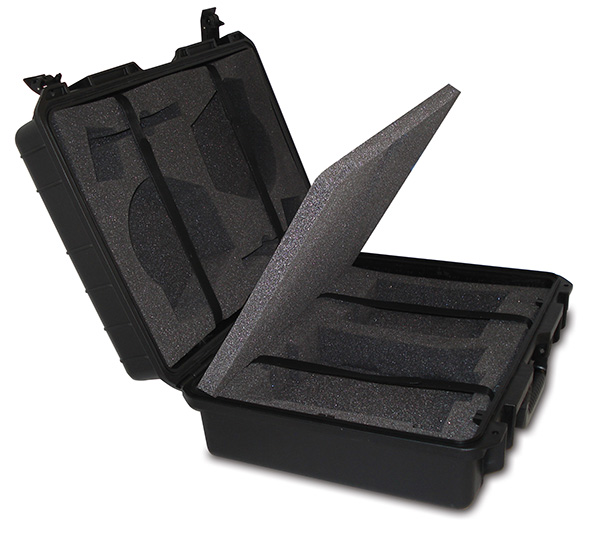

CM-CUTC	评论者单位运输箱
尺寸（原装）：（CM-CU21TP）	530mm（W）×210mm（D）×415mm（H） 20.9“（W）×8.3”（D）×16.3“（H）
尺寸（盒装）：（CM-CU21TP）	600mm（W）×260（D）×420（H） 23.6“（W）×10.2”（D）×16.5“（H）
重量：（CM-CU21TP）	净重：4.0kg毛重：5.0kg 净重：8.8磅总重：11.0磅

CM-CUTC行李箱
