区县广播电台数字化、网络化改造

上海市奉贤广播电视台

摘要：本文主要对奉贤广播电视台广播音频工作站系统升级改造过程进行了详细说明

关键词：音频工作站 数字直播台 专业声卡 域

我台原来广播音频系统全部采用模拟设备，经过长时间的使用，已经严重老化，甚至影响本台节目的播出效果和对外交流。从去年开始经过两次的改造，在硬件和软件两方面对整个广播音频系统全面实施数字化及网络化的改造。

我台音频系统的改造过程遵循的原则:I、先进性。系统采用目前国内外比较先进且比较成熟的广播设备，在今后数年内都能与当今广播音频数字化、网络化发展潮流同步;2、经济实用性。尽量投入较少的资金选择合适的设备来搭建适合本台各类节目制作和播出需求的音频系统;3、安全可靠性。整个系统的正常运行需要具备很高的安全可靠性，适合7X24小时开机并具有极少的故障率，在日常播出和直播设备上都充分考虑了备份或冗余·

整个数字音频工作站系统由主备两个播出站，三个录制站，两个直播站，一个慢录站以及两台服务器组成。

一.音频服务器

音频服务器是整个系统的数据库管理中心和音频存储中心，处于核心地位，因此配置了两台DELL R710机架式服务器作主备服务器，每台服务器的使用4块相同容量30OG的硬盘作RAIDO+1冗余后安装WINDOWS SERVER 2003系统和SQL SERVER 2003数据库，这样任意两块硬盘的损坏都不会影响系统的正常运行，另外增加4块1TB的SAS硬盘作RAID5，有效容量为2.7TB，对于音频资料来说，完全满足一个广播频道的制作和播出，备服务器通过软件定时的从主服务器备份数据库和音频，使得两台服务器达到镜像热备从而大大提高了核心服务的运行安全系数。

二.直播站

我台目前每天的直播量为4小时，虽然不算多，但是节目收听率和收关注程度比较高，考虑到直播时的安全播出以及今后电台节目直播量会越来越多，观众参与节目的程度越来越高的趋势，在设计实施项目时构建了大小不同的两个直播室，大直播室设计为两个主持人，两个嘉宾使用。小直播室设计为两个主持人使用，一方面作为备直播室使用，另一方面也可以当录制室使用。在音频设备的选择上，由于调音台是整个直播室的核心设备，它的可靠性将会直接影响到直播质量和安全播出，另外考虑到要适合我们这样规模不太大的电台的实际情况。通过大量比对，最终选用瑞士STUDER ONAIR 500数字直播台，这是一款专为电台播出设计的直播台，使用了我们最为熟悉的模拟调音台控制方式，确保使用者无需了解很多操作步骤便能熟练使用该调音台进行直播工作。它提供了12个可分配的100m推子，丰富的数字、模拟的输人输出接口，独立可分配的N-1输出功能，配置了冗余电源，当一台电源出了问题后，另一台电源自动切换。12路输入中，主持人话筒两路，嘉宾话筒两路，CD播放机两路，电话耦合器一路，外网音频输人一路，内网直播站音频输入一路，其余三路备用，另外为了安全播出，直播室还配置了一台Eventide BD600数字音频延时器，可以最高设置80秒延时，本台为30秒，带有延时键、咳嗽键、2S键，输入模拟或数字松动等。例如98年省台记者到蹼阳采访，去的地方时黄河滩区，灰尘很大，回来住的地方发现采访机无法播放，型号是mon的M-529V.安排笔者前去维修，未打开后盖就判断应该是传送皮带掉落，因为可以听到马达空转声，当时没有合适皮带更换，只好用松香粉搓了一遍后，应急使用，总算没有耽误给编辑传稿。

数字采访机普及给记者后，也反映了几个常见问题。接修过的有两块主板间通过插接件连接，松动后无显示、死机故障，属于机械类故障，用热熔胶固定或海绵压垫后彻底排除。其次是PAW120可插式的外接I ECM-1型MIC接地线虚焊，录制噪声大，一些记者不习惯根据环境选择不同的录音电平，内置MIC的录音声音小，且MIC增益被锁定，用上下左右键均不可调整，软件中锁定内置MIC的增益在一个较低的水平上，同时针对IECM-1的输入参数，也没有将增益设置得太大，目的是害怕录音电平被削波失真，不能通过后期制作恢复，而录音电平即使偏低，只要无失真，可以通过后期制作提高增益解决，缺点就是引入的噪声也相应增大，信噪比将会降低。

结束语

采访机的技术发展，浓缩了广播领域的技术进步。未来的采访机会是什么样子?如何融人到记者的采访活动中，是否会随着全媒体的发展，出现更多的综合性的采访利器?我们拭目以待。

音频信号时，可同时输出数字和模拟信号，在接入系统时比较灵活方便，并且具有掉电直通功能.此外主持人话筒选用了美国EV RE27N/D大震膜动圈式直播话筒，该话筒在直播或录制人声时有较好的表现，嘉宾话筒则选用EV US690鹅颈式话筒.

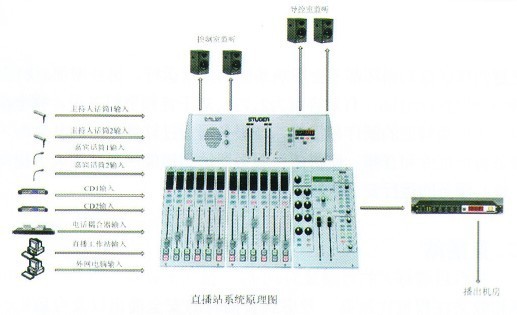

直播站的系统原理图如下:

三.录制站

我台目前播出量为每天十六小时，除去每天四小时的直播和两个半小时的转播，其余九个半小时均为录播节目，因此从节目制作需求方面考虑，配置了三个音频录制站点。除了调音台的型号和直播台不一样之外，其余周边配置如播音员话筒、CD播放机、监听音响、监听耳机等都相同。而整个录制的核心设备则选用了TASCAMDM3200 48轨数字调音台，它有16路带高品质放大器的HIC、线路输入，两路S/PDIF或AES/EBU数字输人，它还为音乐制作者提供了丰富的数字效果音效，既简化了周边设备也让文艺录制变得更为轻松。

四.播出站

出于安全考虑，我台采用主备两台播出工作站进行同步播出，并且所有信号源都使用主备两路，信号源包括音频工作站输出信号、直播信号、转播上级广播信号、转播本台电视新闻信号等。所有信号源的主路首先输入到自动定时切换器，再由切换器输出信号到调音台作主路播出，其余信号源的备路直接输人到调音台的通道作备用播出，调音台输出数字音频信号进人数字音频处理器ORBANOPtimod-F1t 5500处理后经分配输出至发射机等。

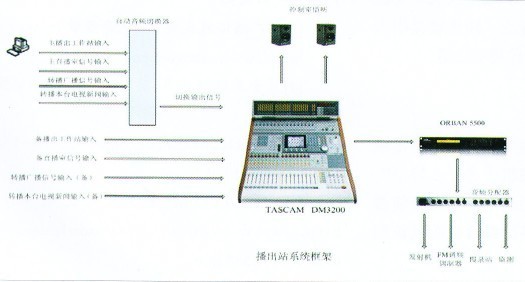

播出站信号流程图如下:

五.数字音频工作站配盖

所有音频工作站采用当前主流的品牌电脑，双核处理器，2G内存，320G硬盘，最重要的是配置超静音风扇以适合录音室的需要，在专业声卡的配置上，我台全部使用法国DIGIGRAM专业数字PCX系列和vX系列声卡，其中播出工作站和直播工作站采用PCX22HR声卡，录制工作站全部采用PCX924IIR声卡，慢录站使用了VX222HR声卡。

六.校时系统

为了保证整个音频系统时间与北京时间的统一，以及直播节目和录播节目的无缝连接，时钟系统采用了GPS卫星授时，由GPS卫星校时接收器TVZ3100对一台服务器进行校时，直播室、导控室以及广播播出控制室各放置一块LED显示子钟，各工作站时间通过以太网络与服务器校时，精度达到微妙级，这样保证了整个系统的正常运行。

七.网络拓扑及安全策略

在网络结构上，整个系统使用百兆以太网将所有录制、播出、直播工作站和主备服务器连接起来构成局域网。如图:

为了对每个工作站实施系统服务的安全控制，使用WINDOWS2003 SERVER系统自带的组策略对各个站点加以管理。首先在服务器L建立一个‘'fxradio'，域控制器，然后在该域中添加组织单元"fxdt"，并且在。`fxdt'，右键属性‘。组策略’。选项中新建一个组策略名称，创建完成之后就可以对具体的策略进行编辑，如隐藏指定的驱动器，防止从“我的电脑”访问驱动器，对客户端的桌面以及任务栏、菜单等进行策略设置等，当根据需要完成所有的策略设置之后，最后还需要将需要登录域的计算机用户移入该组织单元“fxdt'·中，一旦用户在加入域的客户端登陆到局域网"fxradio.com”域时，系统的安全策略就生效了。另外，为了防止外来病毒通过U盘等移动存储进人到局域网，网络管理员还在所有客户端的计算机上通过修改注册表的方法来禁止了USB端口的数据交换。

通过对整个音频系统的改造升级，对于我台的录音质量有了较大的提高，特别是系统安全性方面也大大增强，达到了安全播出的预期设想。
