演播室的声学装修简介

2014年01月21日未知浏览量:0

一、前言

在声学设计方面,演播室不同于录音棚,因为演播室有着更大的使用面积及更多的功能需求,出于造价及使用目的的考虑,演播室的在声学设计指标及施工方面与录音棚有着明显的不同。 演播室的声学装修,不但要有好的设计,同时对其施工的质量控制也是很重要的。如果在具体实施的环节当中有问题,最后做出来的房间声学效果就会大打折扣。根据演播室的使用功能,我们通常可以把其大体分为新闻演播室及综艺演播室两大类。这两类演播室之间除了使用面积的差别之外,更为明显的区别在于综艺演播室通常会带扩声系统,相对比较吵闹,本文以新闻演播室的声学装修为例,从应用的角度对其进行简要介绍。

二、声学设计

对于新闻演播室来说,最主要的两个声学指标为混响时间及隔声量。其中对混响时间的控制可以减少房间反射声对录音效果的影响,提高语言清晰度,故以语言为主的新闻演播室通常会选用较低的混响时间,一般在0.5S(500Hz)左右。而对房间隔声量的控制,可以较好的减少演播室外部环境噪声对录音效果的影响,它与隔声物体的质量密度有关,特别要注意门窗的隔声设计。对于房间吸声来说,由于高频和低频波长相差巨大,所以通常会选用多孔吸声及结构吸声两种材料对其进行分别处理。

从图1可以看到,为了防止墙面微小孔隙对隔声量的影响,通常会在原墙体外增加20mm后的水泥砂浆扇灰,然后留100mm的空腔以增加对声音低频部分的吸收。通过把玻璃丝棉固定在横撑龙骨上,来控制混响时间的高频部分。图2为演播室房顶的声学结构大样图,它分为隔声层及吸音层两层,上层通过轻钢龙骨及次龙骨把隔声层固定。隔声层是由超细玻璃棉及错缝拼接的双层石膏板构成,以隔绝天花以上及空调的噪声。它的下层100mm位置,通过喷塑钢丝网固定50mm厚的玻璃丝棉起到对混响时间控制的作用。由于通常对演播室防火安全要求为A级,故选用玻璃吸声棉以及难燃的玻璃纤维布,作为主要的吸声材料。

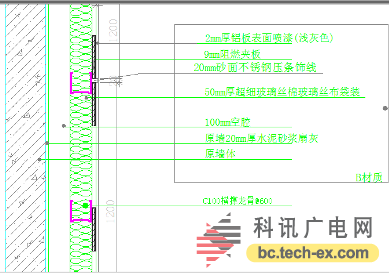

图1 墙面结构大样图

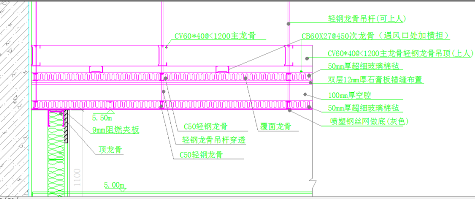

图2 房顶结构大样图

隔声和房间的建筑结构有着很大的关系,从一开始的墙体材料的选择就直接决定了房间的隔声量。虽然可以通过在内部墙体增加隔声结构的方法来改善隔声量问题,但是无论从工程量、造价到最终的改善效果来说,都不如事先选用合适的墙体材料更为有效。由于目前环保的要求,通常选择灰渣砖作为演播室的墙体材料,而非普通建筑所使用的空心砖。在隔声量设计的过程中,我们可以通过查表获得不同厚度砖墙的隔声量信息,从而作为演播室隔声量指标一个重要的参考信息。

三、质量控制

优秀的声学设计只有在良好的质量控制下,才能实现最佳的声学效果。通常的声学装修的过程当中,由于要与空调、消防、动力等各个工种协调配合,所以坚决的执行力和协调能力,在演播室声学装修的过程当中也是相当重要的,具体表现在以下方面:

1.墙面消防箱对演播室隔声量的影响

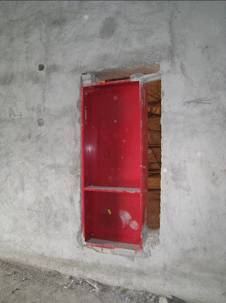

图3 嵌入式消防箱

通过上面对房间隔声量的分析,可以知道墙面的厚度对隔声量有着较为直接的影响,故在房间设计的过程中,要尽量减少在演播室的外墙嵌入消防箱的做法。如图3所示,可以看到嵌入的消防箱厚度接近墙面厚度的一半,也就是这一部分的墙面隔声量会有明显的降低,从而降低房间整体的隔声量。在这种情况下,就需要与消防公司进行充分的沟通,在不影响消防安全的前提下,修改消防箱的位置或者改嵌入为外装,从最大程度上减少对墙体的损害。

2.演播室内部排水管对房间隔声系统的影响

虽然不是每间演播室都会有排水管,但是当我们在现场勘查的过程中,发现了这种情况,一定要及早的向设计方提出质疑,并协调更改管线的走向。如图4,为演播室房内部穿过的排水管,它不但给演播室带来了不必要的噪声,同时也有漏水损害设备及人员的安全隐患,对于此类的问题需要有较强的协调能力及原则性。

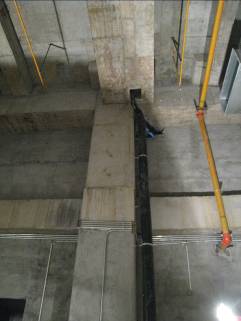

图4 演播室内部排水管道

3.动力管线对房间隔声的影响

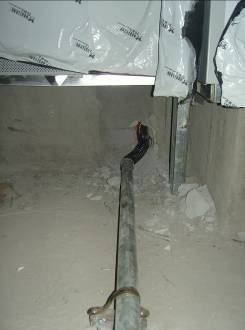

图5 演播室过墙管道的软连接

每一间演播室都需要用电,所以动力电源线穿入演播室,是不可避免的一件事情,但是如何走线通过什么方式进行连接,都直接会影响到房间的隔声量。如图5所示,如果在演播室用电量不是很大的情况下,我们可以选择穿管的方式,经地面下方进入演播室,从而减少房间墙面穿孔对其造成的隔声影响,同时管道在穿过墙面时需要进行软连接,以避免管道的固体噪声传入房间内部。当我们需要使用线槽来完成系统走线工作的时候,通常需要把线槽穿入墙面的位置选择在天花隔声层以上,在最大限度上降低线槽直接穿入房间所引起的隔声量下降问题。同时线槽在墙面的开孔面积要尽量小,让其内部大部分空间被线缆填充有效的降低噪声传入。

4.空调对房间隔声的影响

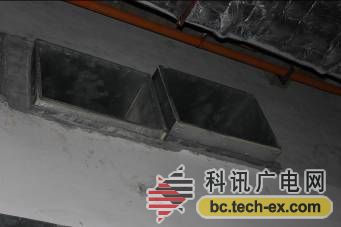

图6 演播室空调通风口

空调系统是破坏演播室墙体结构最大的因素,为了确保演播室的制冷量,通常空调管道尺寸较大,故对墙面的破坏是不可避免的,如图6所示为空调系统的穿过墙面的进、回风口。在声学设计的过程中,会在空调管道以下做一层隔声层,来有效的弥补空调对房间隔声量的破坏,如图7所示,为石膏板错缝拼接的隔声层结构。但是对空调管道的封堵,也不能忽视,只有把空调管道的外壁与墙面严密封堵,才能从有效的降低外界噪声对其影响。由于空调管道尺寸较大且内壁光滑,通常对声音的反射十分有效,故在空调的安装过程中,出风口位置会增加带有吸声材料的消声装置,如图8所示为空调的消声管道,它是由穿孔金属板内填充多孔吸声材料制成,对高频有较好的吸声效果。同时演播室这类空调的出风口位置,会避免使用一些较薄的风叶材料来避免它产生二次噪声。

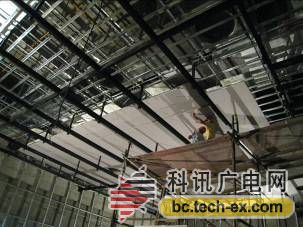

图7 演播室内部的隔声层架构

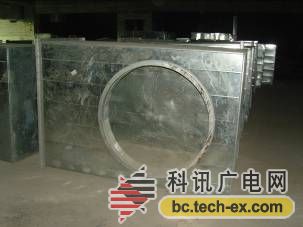

图8 空调送风消声管

四、小结

从以上对演播室的质量控制可以看出,虽然声学设计作为一门专业学科,有着较为全面的理论基础和设计技术。但是在实际的施工过程中,由于有了各技术工种的加入,就使得实现声学设计的理论成果有了许多不可控因素。所以在实际的教学当中,我们不但要教会学生充分了解声音设计的理论知识,同时要培养其分析问题及协调能力,才能让他们更加出色完成演播室的声学装修工作。
