数字调音台技术新功能浏览

2016年08月05日海峡广电科技浏览量:0

数字调音台在技术上已经非常成熟,市场也呈现出了越来越受欢迎的态势,社会拥有量逐年增长,其增速明显加快。为此,全球著名与非著名音响和电子产品公司针对时下市场数字调音台红火热销的势头,或转向,或将一部分精力投入到了数字调音台的开发中,并不断向市场推送新品与精品,下面介绍的就是其中最新推出的几款,介绍中的特色也是各调音台诸多特色的一部分。

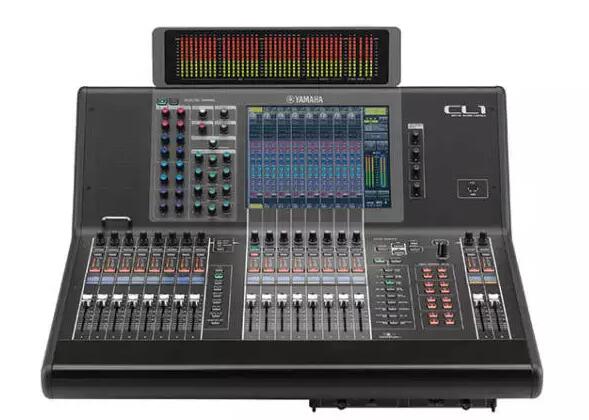

一、Yamaha CL1

CL1是日本雅马哈公司开发推出的CL系列(其它2款是CL3和CL5)的一款新一代数字调音台。三款的差异仅仅在于输入路数、推拉衰减器增补,以及计量测试上。CL1提供48路单声道输入和8路立体声输入,设有携带推拉衰减器的2路主通道(1路为单声道,一路为立体声),后面板上设有许多不同类型,方便用户外连各类设备的输出接口,包括MIDI、字时钟输入/输出、AES/EBU数字输出、用于Dante网络连接的以太网接口,以及3个小型YGDAI扩展槽。另外,该机还提供8路模拟Omni输入和8路模拟Omni输出。

特色1:虚拟效果机架提供丰富的效果处理器

传统模拟调音台的效果设备通常大都置于外置机架,通过缆线与调音台主机相连。CL1采用机载虚拟效果机架的方式,分Effect Rack和Premium Rack两种机架,前者为标准机架,主要提供常规效果;而后者则通过插入来增添其它类型的效果。在提供的4个虚拟机架上,每一个都设有8个处理器插槽,由任何母线馈送,或插入任何通道使用。这些处理器生成的效果内容基本上类同Yamaha SPX2000s,包括混响、延迟、合唱、音调变换,以及雅马哈开发的VCM效果(一种能极其准确地模拟真实吉他音箱发声的效果)等。在Effect Rack,用于所有通道的32通道图示均衡器提供4段参数均衡曲线,为了房间声学均衡与其它功能的需要,均衡器可以插入母线。另外,Effect Rack允许用户从46种背景氛围效果和8种插入效果中选择8种效果同时使用。值得注意的是,Effect Rack上的任何一种效果均可在需要时被图示均衡器单元取代。

特色2:拓展能力,方便使用的网络应用

设备的网络连接能力也是衡量设备先进程度的要素之一,现今越来越多的数字设备都捆绑了联网功能。同样,CL1也具备这样的能力。该机凭借与Dante™网络音频协议的兼容,可以与外置控制桌和输入/输出机架通信,同时能极大地方便调音台最基本与极其复杂的能力系统快速、有效地设计与部署。经过扩展槽添加Lake®处理可以使系统的用途拓展,适应性增强,从而满足了最宽范围的混音需要。与此同时,CL1与Dante™网络音频协议的兼容还为灵活连接多个输入/输出机架单元(按实际应用配置与定位),以及为运行的可靠性提供数据冗余创造了条件。Dante支持星型网络结构,多达8个机架单元可以很方便地连接到CL1。需要时,借助几个简单的DIP开关,星型网络结构可以变换到菊花链网络。

特色3:实用的各类软件程序

数字调音台的一大特色无疑是各类软件程序加盟所带来的操控便利。CL1采用了多种软件程序,一是文件转换器,它能提供雅马哈数字调音台之间最新版本的数据共享;在多轨的现场调音与录制中,最重要的莫过于功能操控的稳定可靠,CL1无缝集成的由雅马哈公司联合德国Steinberg公司开发的多轨录音软件Nuendo Live就能实现这一点。该款先进的实时制作系统软件其最大的优势就是可自动识别出雅马哈数字调音台各个通道,并在自动设置好必要参数后即刻开始录音。该款高性能DAW(Digital Audio Workstation) 数字音频工作站软件能在最苛刻的现场情况下提供全面控制和平稳运行,能使现场录制质量达到演播室品质,并能提供编辑能力。插入拓展卡,该软件在与CL1无缝集成的情况下还能提供通道名称、标识、传输控制等功能;借助另一款Dante虚拟声卡软件,无需调音台与计算机之间通过接口连接,就能完成基于Windows或Mac的DAW的多轨录音。

特色4:易使用,操作方便

易于使用、操控方便是任何电子设备设计的重要方面,同样,CL1也不例外。一是CL1有一个称作Centralogic的好的操控界面,在这一已被证明数字操控非常友好的界面环境,用户一旦选择某一通道,该通道的增益、动态、均衡(在屏触摸EQ均衡旋钮图标,均衡曲线图显现)等几乎所有参数均即刻呈现,无需翻页,而在屏幕上触摸某一参数,该参数即刻放大。另外,所有设置可随时存储与调用。二是提供用户自定义键,为便于直接即时访问,几乎任何可变参数均可以被分配到四个用户自定义旋钮。CL1另一先进的Custom Fader Bank控制功能可方便用户在需要时对处于调音台不同区域各个单元的推拉衰减器立刻重新排序。 CL1无缝集成的远程控制和离线编辑让通过iPad或其它计算机对调音台操控变得更加方便。

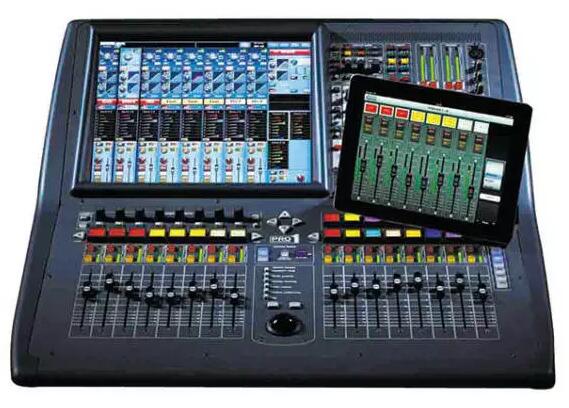

二、Midas PR01

PRO1是英国Midas公司开发推出的一款中等尺寸的数字调音台,该机采用全新的轻量级铝质结构框架,携带能在日光下清晰显示的全天候15英寸全色TFT LCD液晶屏显示屏,使用可靠的Linux操作系统。PRO1设有24路配有传声器前置放大器的传声器/线路输入,24路模拟输出(包括2路立体声本地监听输出),2路AES3输入,3路AES3输出,提供左、右和单声道三条主输出母线和总共24条混音母线。尽管是专为巡回演出的传统现场直播环境所设计,但该机用于中剧场、小房间,以及广播同样也很理想。PRO1可以用于室内,也能在赤日炎炎的夏季或在结冰的严寒冬季户外使用,随机配备的USB键盘可以方便用户将文本插入GUI图形用户界面的预定义域。

特色1:第三方软件插入拓展功能容易

PRO1的网络能力包括通过相关接口插入任何第三方软件使调音台的功能拓展,功能拓展的相关接口包括AES/EBU或AES50数字音频,或标准模拟音频接口。同步外置AES3接口设备可以通过三种途径:①Global--经由路由器上的输入实现;②从本地至每一路输入;③从本地至每一路输出(与毗邻的本地输出同步)。多个本地连接可以采用不同的取样率,每一路AES/EBU输入输出均设有取样率转换器。兼容AES50协议下的数字音频传输,意味着同样设有兼容AES50协议接口的任何第三方数字音频硬件可以很方便地被连接到Midas网络,并在无任何附加接口的前提下将音频信号转移到Midas硬件上,或从Midas硬件转出。

特色2:方便操控的控件易辨方案

PRO1控制中心的操作基于的是色彩与组群,而不是现今大多数调音台所采用的分层和分页的概念,这种采用个别/组群颜色和名称可由用户自行搭配和定义的辨认方案远比命名声道号来得容易。控制桌面上瞬间可以识别的控制件是按逻辑规则被配置在调音台的主要区域,以致用户需要访问的所有功能,均可通过桌面上信手拈来的操控件即刻进入。POPulation和VCA(Variable Control Associations) 就是其中的核心控件组群,前者6个控件和后者8个控件均以颜色区分,使用时只需按下各自相对应的选择键切换即可。该机控制中心的后面板上还设有一个被称作“屏幕输出”(Screen output)的DVI连接器,以方便连接外置监视器对调音台的操控予以监视。

特色3:丰富多样的声音格式

影剧场与广播应用对立体声/环绕声的需求是不同的,而经过开发者精心设计的PRO1都能予以满足。该机提供四种声音格式:传统立体声(左-右路由至主母线)、随带LCR panning的SIS (Stereo Imaging System)4声道立体声成像系统(左-右-中置路由至主母线)、LCRS 4声道 (左、中置、右、环绕),以及5.1 panning。另外,该机还提供三种辅助环绕声格式:一是Quad(左、右、左环绕和右环绕的4声道),二是Surround(左、中、右环绕的环绕3声道),三是5.1 Surround(左、中、右、左环绕、右环绕和超低音的多声道环绕)。每一声道可以由操作者分配指定为传统立体声,或SIS 4声道立体声,或各种环绕声。

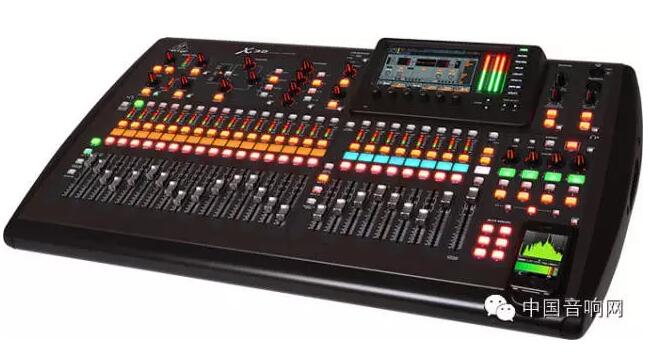

三、Behringer X32

X32是德国Behringer公司开发推出的一款演播室和现场直播兼用的数字调音台,该机设有40路输入和25条混合母线,6路平衡线路输入与输出,16路平衡XLR输出,提供8个DCA (Digitally ControlledAmplifier)数字控制放大器,拥有均衡、动态,以及拓展插入等信号处理,可以满足大小规模不同的任何演唱会场所使用。X32提供具有发烧质量的32路可编程传声器前置放大器,配备携带分辨率为800×480的7英寸高对比度彩色TFT-LCD液晶显示器的笔记本电脑。该机自定义控制区能够提供用户自行设置适合自己使用的一套控制方案,通过用户自定义旋钮和按键即时进入常用功能,同时,可以通过iPad和iPhone进行遥控。一旦用户选择某一功能,专用旋转/推送编码器允许用户设置参数及分配信源输入/输出。该机可以方便用户快速进行高电平混音制作,并能在需要时随时调出,也可以将制作存储在USB棒。

特色1:实用的新一代TRACKTION 4制作软件

TRACKTION 4是DAW数字音频工作站使用的多用途软件,具有64bit/192kHz混合引擎,支持混音自动化,不受用户录制轨迹数目和所使用效果种类的限制。X32借助该款新一代的音乐制作软件可以进行音频录制、编辑以及完成MIDI制作。该款功能强大且易于使用的跨平台运行的音乐制作软件与其它同类软件有很大的不同,功能操控时,它不采用大多数其它DAW数字音频工作站通常使用的下拉式和隐藏式菜单操控方式,而是用户所选择的功能均可在台式计算机显示屏同一视窗界面内予以操控,无需一层一层翻页显示多个视窗界面。TRACKTION 4兼容Mac OS X、Microsoft Windows和Linux,支持AU、VST(Virtual Studio Technology)虚拟演播室技术和VSTi(VSTinstruments)等第三方软件插入,兼容.wav、.aif和.mp3多种文件音乐格式输出。

特色2:方便连接的多类型接口

X32提供丰富的连接方式,其提供的信源输入和输出目标总共达168路之多,除模拟输入/输出外,该机在后面板设有2个AES50接口,每一个都具有应用KLARK TEKNIK技术的可靠联网能力,以便于与数字蛇(利用网线连接的最新数字音频传输技术和系统)、舞台遥控盒,或其它调音台进行可靠的通信。该机支持立体声AES/EBU输出、提供ULTRANET P16和MIDI连接。为便于将双通道非压缩节目径直记录在USB拇指驱动器,或播放背景音乐,提供了顶置USB接口。X32内置预装在拓展槽上的XUFFireWire/USB音频接口卡,设有可通过LAN或 Wi-Fi连接进行远程控制的以太网插座,以及用于数字网桥的拓展接口。

特色3:类别多多的声染润色处理

X32内置8个可分配指定的立体/双通道引擎,提供的效果种类广泛,包括延迟、合唱、相位、变调、一套高品质混响,以及瞬态增强器、限制器、增强器、吉他放大器、电子管前置放大器模拟器和旋转式音箱模拟器等一些不太常见的设备所呈现的效果。该8个引擎的每一个均可在需要时转换当作一个双通道31段图示均衡器使用。在8个引擎中,有4个效果引擎既可被设定为常规的辅助效果,通过辅助输出端口发送;也可作为插件插入使用,而另一组4个效果引擎只能作为插件使用。一个典型的配置可能涉及4组立体声多重效果,伴随8个单声道的31段图示均衡器插入监听器音箱、矩阵音箱和前台声控音箱。

经过几年的发展,数字调音台在技术上已经非常成熟,市场也呈现出了越来越受欢迎的态势,社会拥有量逐年增长,其增速明显加快。为此,全球著名与非著名音响和电子产品公司针对时下市场数字调音台红火热销的势头,或转向,或将一部分精力投入到了数字调音台的开发中,并不断向市场推送新品与精品,下面介绍的就是其中最新推出的几款,介绍中的特色也是各调音台诸多特色的一部分。

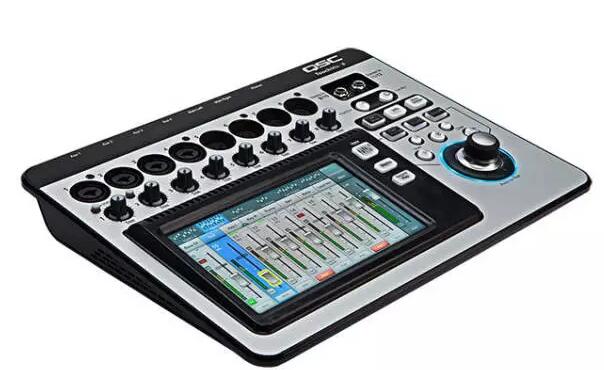

四、QSC TouchMix-8

TouchMix-8是美国QSC公司开发推出的一款小型数字调音台,是专为音乐家、专业人士,以及现场演出设计开发。该款经济实惠的调音台虽小而轻巧,但却具有直播和录制大型音乐会的能力与必须具备的强大功能,拥有大型调音台固有的特色和参量指标,而且很容易上手使用。TouchMix-8提供12 路传声器输入,其中4路为传声器输入,4路为传声器/线路输入,2路为立体声线路输入;2路为USB输入;提供2路主输出(左/右线路),1路立体声输出(线路或耳机监听),4路辅助输出(线路),2路立体声输出(提示/监听)。该机还设有8 路静音通路和8 路具有静音功能的 DCA 编组通路。TouchMix-8每路输入都设有4 段全参量均衡器,配备了高低通滤波器。在主输出和辅助输出通路都设有完整的动态处理、均衡、高通低通滤波器和延时处理功能。另外, TouchMix-8提供“简单”与“高端”两种操作模式供操作者选择,在简单模式,用户只能操控一些最基本的功能与参量;而高端模式则能让操作者对所有的功能与参量进行操控与调节。TouchMix-8同样具备现场混音功能,以及接入多套包括耳机在内的监听设备与系统的能力。无需外接任何PC设备与显示器,操作者就能通过调音台自设的全彩色触摸屏与物理界面的有形按键等配合完成全部功能操控。TouchMix-8支持最高达32bit wave 格式的实时录音,录制的文件音乐可以在调音台上重放。该机还可以借助与绝大多数数字音频工作站软件的兼容进行后期制作。

特色1 方便的功能和参量预设与调用

TouchMix-8为方便现场演出使用,提供完整的预设存储和随时调用功能,其预设存储的参量数据由资深音响师提供。这些根据他们常年积累的使用经验提供的各种乐器、常用传声器,以及多种扬声器系统的数据参量通用性强、参考性大、有效性高。这一功能为新人,或生手毫不费力地操控调音台创造了条件。再则,TouchMix-8 同样具有场景存储和读取功能,记录下所有与场景相关的参数设置,用户需要时可随时调出使用,包括通过USB调用外接设备中预存的场景。

特色2 配合操作的小精灵助手

TouchMix-8在调音台面板上设置了两个操控助手功能,一个被称作效果精灵(Effects Wizard);另一个称作增益精灵(Gain Wizard)。前者主要协助新手恰当使用效果器,以及指导使用恰当的效果器,并进行辅助通路分配;后者则会帮助他们进行合适的通道设置与电平调整,并会持续监控与实时显示输入信号有没有削波失真的情况发生。有这两个小精灵助手的导引,新手的专业水准会快速提高。

特色3 借助软件实现移动操控

借助用于iOS 移动设备的应用软件(RemoteControl App for iOS)程序,用户可以在不需要任何网络硬件加盟的前提下通过移动设备进入并操控调音台的所有功能,调控所有性能参量。不过,通过USB Wi-Fi适配器进行调音台与手持设备的网络连接当然还是需要的。
