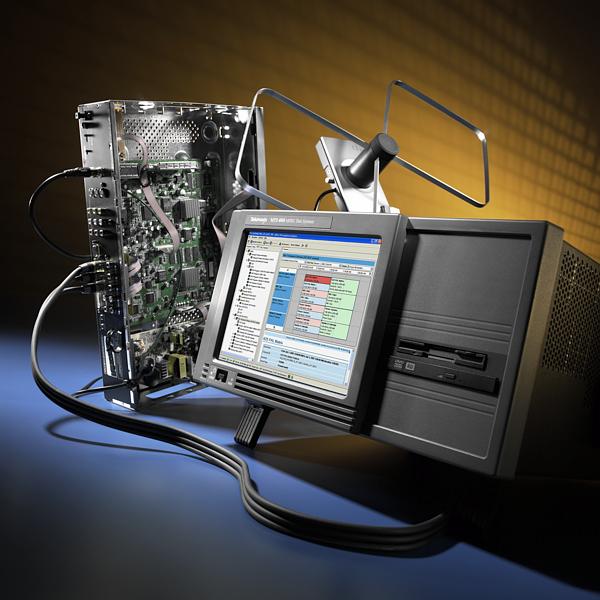

Tektronix MPEG测试系统|(泰克科技) MTS430

压缩视频标准现在已愈来愈完善，同时也正向高清晰度（HD）过渡，这就需要以更高的比特率来分析愈来愈复杂的传送流。泰克公司新推出的MTS400系列，采用了以节目为中心的图形用户界面（program-centricGUI），能够使设备开发商尽快地生产出压缩视频设备，尽快地查明有关协议上的错误。MTS400将测试和分析集合为一体，为基于压缩视频标准（例如MPEG-2、MPEG-4、H.264和VC-1等）的文件和实时传送流提供监视和分析。这样，广播业主、网络运营商和设备制造商就能够在第一时间内迅速查明系统中的间断故障，避免对传输质量造成直接的影响。

技术特点：

·采用CaptureVuTM技术，能够实时或延时捕获和分析系统中的码流事件

·采用新型的分析引擎，能够提供高达400Mbps的分析速率，大大缩短了延时分析的所需时间（与传统的分析仪相比较，节省时间可达90％）

·提供强大的具有CaptureVu技术的传输流顺应性分析仪――可运行在实时或延时状态下

·提供ASI分析、记录和播放，最大数据率可达214Mbps

·提供具有CaptureVu技术的基于IP的视频分析和基于IP的视频记录功能（规定为100Mbps）

·支持DVB-ASI、10/100/1000Base-T、SMPTE310M和SPI/LVDS（DVB并行）传输流接口

·支持ASI双工运行（一路输入，一路输出，同时工作），提供端到端的系统测试（在输入和输出同时运行的情况下，最大比特率之和为214Mbps）

·提供强大的可由客户定义的脚本语言，可灵活地适用于符合客户自身协议的产品

·支持基本流分析，包括H.264、VC-1、MPEG-2、MPEG-4和3GPP等标准

·提供PES和缓存器分析，支持复用器和数据广播码流的发生和分析

·支持MPE、SFN和DVB-H表

·支持H.264、VC-1、MPEG-2、MPEG-4和DVB-H标准的信令和比特率

·提供全面的PCR图示和测量（包括准确度、到达间隔、总抖动、频率偏置和漂移率等）

·提供PTS间隔／到达时间图示和测量

·按照TR101290MGB2类别进行比特率测量

·支持Unicode编码标准，可使用客户当地的语言显示业务信息（包括支持双字节字符设置，例如中文和日本语）

·能以CSV或XML格式输出出错记录，以与Office应用软件相兼容

·提供传输流编辑器、传输流剪切器（TransportStreamCutter）和传输流生成（TransportStreamMake）无缝应用软件

·提供高速的2.8GHzPentiumP4CPU，80GB的系统硬盘存储器，144GB的视频码流硬盘存储器，1GB的内存和附加的10/100Base-T以太网接口，以与用户网络相连接

·配备集成的LCD显示屏，便于携带

·为未来提供可扩充的软件和硬件选购项

·运行于WindowsXP操作系统环境

·可支持WindowsNT4.0、Windows2000和XP操作系统的MTS4SA独立软件

应用：

为设备制造商、产品开发商和科研人员提供的MTS430解决方案

·采用CaptureVu技术，能够快速地排查和解决设备和系统中的故障

·具有复用器／再复用功能，能够创建或修改用于测试的码流

·可对传输流中任一组成部分提供快速的深入分析，以验证其功能及标准的符合性

为广播业主和网络运营商提供MTS400解决方案

·采用CaptureVu技术，能够快速地解决网络中的间断性故障，这些问题是其它分析仪所无法解决的

·诊断和评估编码器和其它设备中的问题

·为传输流提供全面深入的分析，验证系统工作是否正常，用于排查设备安装及试运行期间所出现的各种故障

创新要点：

1.CaptureVu触发

CaptureVu技术以实时和延时模式捕获和分析系统中的码流事件，从而能够解决传统分析仪所无法胜任的带有间断性的复杂故障。在CaptureVu技术中，用户可以针对某一项特定的测试或一个特定的事件设置一个“断点”，一旦断点发生了，对话框就会显示出断点状态，并且能够准确地对传输流中的那个数据包定位。CaptureVu技术可以自动地预先保存最近的200MB码流信号，暂停实时分析并启动深入的延时分析，以使用户对该问题进行更进一步的深入探讨和查寻。用户可以将已捕获的码流永久地保存在硬盘上，以便随后利用延时TSCA程序再次对该码流进行分析。MTS400系列正是利用这一强大的故障排查模式，从而能够快速解决码流中棘手的间断性问题。

2.唯一的一台可支持所有以下H.264、VC-1、MPEG-2、MPEG-4、3GPP和DVB-H标准的分析

功能特性：

1.CaptureVuTM实际码流分析”

CaptureVu特性可提供系统事件的实时和延时分析和触发，能够查明传输中的间断性故障和解决复杂的码流传输问题，这些是传统分析仪所无能为力的。在设定的触发状态下，CaptureVu分析仪模式自动开启，可以深入地探查导致触发的事件，这样，就不需要单独地记录和分析有缺陷的传送流。一旦完成分析，用户就可以返回到实际码流的实时监视。

2.基于IP的视频

视频点播的应用，将MPEG技术与以太网络相结合，产生了可能会影响传输质量的临界压缩应用需求。这就进一步提高了信号分析和监视的重要性，应当检查其是否符合标准。MTS430标准型和MTS400的一个选项提供了对基于IP的视频支持。利用标准的10/100Base-T或千兆以太网网络接口，基于IP的视频软件也可运行在用户自己的个人电脑上，这样，用户基于IP分析而无需专用的硬件，可以在第一时间内访问高级实时视频码流。

3.高性能的分析引擎

MTS400系列中的高性能分析引擎可对传送流进行最快捷的深入访问，能够提供高达400Mbps的分析速率,提供简明扼要的信息，从而能够迅速地排查故障和解决问题。由于新的业务例如视频点播和HD需要更多的带宽，而MTS400所具备的高数据率能力有助于在视频测试解决方案中保护用户的投资。

MTS400系列由两个组件——MTS400和MTS430组成。具有这两个组件的标准型可以利用CaptureVu特性和ASI、SMPTE310M、LVDS物理接口对视频传送流给出实时分析。MTS430也可以提供标准的CaptureVu延时分析，支持基于IP的应用、提供PES和缓存器分析仪和复用器，这些均是MTS400的选购项。

CaptureVu特性可提供系统事件的实时和延时分析和触发，能够查明传输中的间断性故障和解决复杂的码流传输问题。在设定的触发状态下，CaptureVu分析仪模式自动开启，可以探查导致触发的事件。因此，不需要单独记录和分析有缺陷的传送流。一旦完成分析，用户就可以返回到实际码流的实时监视。

此外，MTS430标准型和MTS400的一个选项还提供了对基于IP的视频支持。利用标准的10/100Base-T或千兆以太网网络接口，基于IP的视频软件也可运行在用户自己的个人电脑上。用户基于IP分析而无需专用的硬件，可以在第一时间内访问高级实时视频码流。
