意大利 CTE 30、100、300W激励器-GNT

30/100/300W激励器是我公司累积多年发射机生产经验的最新研制成果。具有

尺寸为标准的19寸，可方便地与其他设备配套使用。

激励器的发射频率可以在87.5~108MHz范围内编程设定，用作调频立体声或单

声道广播。

激励器的音频输入采用两路平衡输入（卡侬接口），亦可外接编码设备，单独作

为调制器使用。末级功率放大是宽带设计，输出功率30/100/300W。

1.2基本特点

‹采用当今国际最新调频广播先进技术，采用一体化结构，外观优美，使

用灵活方便。

‹采用锁相频率合成技术，频稳度高，精度准。

‹立体声编码器采用数字编码技术，分离度指标高，性能可靠。

‹采用宽带场效应管放大器，87.5～108MHz范围内无需调整，运用大环

路自动电平控制（ALC）电路，87.5～108MHz带内输出功率平坦，天

线参数劣化时，相应调低输出功率，自动保护末级放大器。

‹采用开关电源，整机效率高、体积小、可靠性高。

‹具有过温、过压、过流、失锁、天线失配等保护电路，工作安全可靠。

1.3前后面板说明

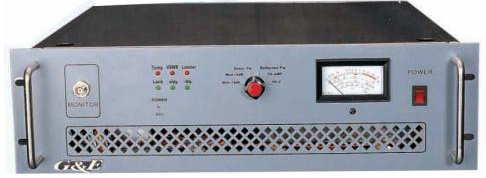

一、面板

1)MONITORRF监测口

2)Temp过温指示灯

3)VSWR高驻波比指示灯

4)Limiter限幅指示灯

5)Lock系统锁定指示灯

6)+Vs+12V电源指示灯

7)–Vs-12V电源指示灯

8)POWERADJ射频输出功率调整电位器

9)波段开关表头指示选择

10)METER表头指示

11)POWER电源开关

1)GND地线接线柱

2)ACPOWER电源插座

3)TELEMETERING遥测监控口（D型25针接口）

4)AUTOCONT自动倒换口（

5)RIGHT右声道音频信号输入口

6)EXTERNAL外接复合信号接口

7)LEFT左声道音频信号输入口

副信道输入增益调整

9)AUX副信道输入接口

10)COUNTERRF监测口

11)RFO射频功率输出端（50ohm）

20秒之后)

/一年

typ.

typ.

30Hz～15KHz）

/复合信号输入阻抗10Kohm/600ohm平衡

-14~0dbm@±2KHzdev.

副信道输入阻抗10kΩ

射频输出阻抗50Ω

立体声分离度≥50dB

音频频率响应50HZ~14KHz≤±0.2dB

滤波器输出抑制>60db@F≥20KHz

音频输入接口卡侬座

线性输入频率响应20Hz~53Hz±0.1dB

复合信号输入频率响应0HZ~100KHZ±0.2dB

射频功率输出接口L16

电源输入220V±10%50Hz

工作温度-10℃~45℃

外形尺寸482×132×420mm

2、技术指标

频率范围87.5~108MHz

频率精确度±500Hz(频率锁定

长期稳定度±500Hz

额定输出功率30/100/300W

最大反射功率10W

射频谐波产物<-65dBc,<-70dBc

射频寄生物<-75dBc,<-85dBc

调幅残余<0>

频偏±75KHz（100%调制）

立体声信噪比≥73dB

谐波失真≤0.2%（

预加重常数50us±3%(0/75us可选)

音频

副信道输入电平
