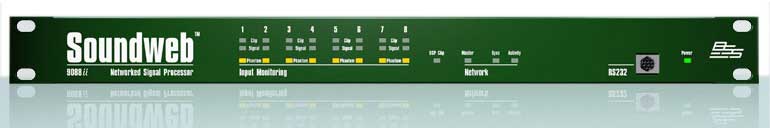

Soundweb London BSS Soudweb 9088iis 效果处理器

Soundweb London BSS Soudweb 9088iis 效果处理器

2013年11月04日效果器浏览量:0
  • 品牌:BSS
  • 型号:9088iis
  • 价格:咨询客服
如果找不到你想要的产品,请联系客服点击联系客服
产品描述

Soundweb 的 9088iis 数字信号处理单元是 Soundweb 系统的核心。作为一个独立的1U机架空间设设备,Soundweb 9088iis 配置了完善的 8 信道输入、8 信道输出和 1 个高性能 DSP 处理器,网络连接和其它 Soundweb 设备的信号分配,模块的 GPI 控制接口的 RS232 接口,可用于连接 PC 或 AMX/Crestron 等外部控制设备。

所有模块都包含在一个 9088iis上 ,无需要额外 Soundweb 硬件。唯一选购件是一个线路输入,麦克/线路输入,或 AES/EBU 数字输入.输出卡介 (两路立体声)。每个模拟卡有可独立控制的四个输入,每个输入都有幻象电源和开关。每个数字卡有2路立体声输入,其采样频率为 32kHz~96Hz。两路数字立体声输出,其可选频为:44.1,48,88.2和96kHz。当数字输入被使用时,它仿真输出会被数字输出。

规格参数
DSP处理能力 200MIPS (每秒百万指令)

输入
8 模拟接口,平衡接口,标准凤凰头/可拆卸螺丝连接器。
线路输入: 标准0dB增益,电子增益 +12dB,输入阻抗10kOhm
话筒/线路输入: 标准0dB增益,电子增益 +72dB,步长值6dB,输入阻抗3.5kOhm
最大输入电平: +20dBu with 0dB unput gain (+8dBu with 12dB gain)
CMRR > 75dB at 1kHz
输入等效噪声: < -128dBu typ with 150 Ohm source (EIN)
幻象电源: 每通道独立标准48V幻象电源

数字输入/输出选项
每块卡2x2-信道输入和2x2标准凤凰头/可拆卸螺丝连接器,在数字输出时,仿真输出保持激活状态。
数字信号格式: AES/EBU
数字量化: 24bit
支持输入取样频率: 32-96kHz
支持输出取样频率: 44.1,48,88.2,96kHz (每个输出独立)
输出时钟: 内部,输入1&2,扩展字时钟或者系统时钟 (48kHz)
输入时钟: 独立时钟或系统时钟

输出
最大输出电平: +20dBu
频率响应 (±0.5dB): 15Hz to 20kHz (±0.5dB)
总谐波失真 (THD): < 0>
动态范围: 105dB典型 (220Hz to 22kHz 未加权)
108 dB典型 (A-加权)
通道隔离度: < -75dB

控制模块
控制输入电压: 0 ~ 4.5V
控制输入阻抗 (2 wire): 4.7kOhm ~ +5V
控制输入阻抗 (3 wire): > 1mOhm
逻辑输出电压: 0 或 +5V 空载
逻辑输出阻抗: 440 Ohms
Opto. 输出电流: 14mA 最大
Opto. 输出承受电压: 80V 最大
Opto. 输出阻抗: 220 Ohms (单独)

最大网络设备距离: 两个设备之间300m/1000ft
总电源: 宽幅电压选择,85 – 270V AC,50/60Hz
工作电流: < 35VA>
尺寸 (H(U) x W x D): 1.75”(1U) x 19” x 11.3” (45mm x 483mm x 287mm)
重量: 6.6lbs (3kg)
