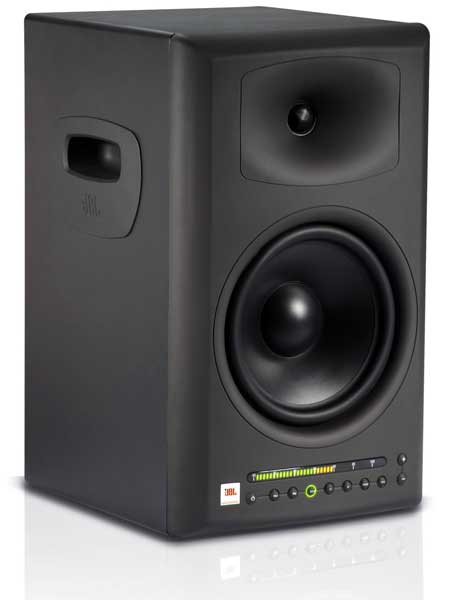

广播、录制音箱JBL LSR4328P

广播、录制音箱JBL LSR4328P

2013年11月15日音箱浏览量:0
  • 品牌:JBL
  • 型号:LSR4328P
  • 价格:咨询客服
如果找不到你想要的产品,请联系客服点击联系客服
产品描述

JBL 独一无二的第二代RMCTM 房间模式校正技术专为解决这个问题而设计。在每个LSR4300 系列监听音箱内都装有强大的计算处理器,能够自动分析您房间的频率响应,并通过精确的插入滤波器补偿监听空间内的低频误差,以便使低频信号到达混音位置时具有期望的频率响应。正因为如此,LSR4300 系列能够“超越精确”,帮助您消除在猜测中工作的不确定性,创建能够在任何环境下交换的可靠混音。此外,RMC 系统能够微调每只扬声器的电平,以补偿音箱到混音位置相对距离的差异,确保平衡的混音。

特性:

• 定制设计的传感器特别用于传送干净,清脆的声音。LSR4328P 拥有一个8 英寸低频纸盆,LSR4326P 提供6.25 英寸低音,两型号音箱均配有1 英寸软球顶高频传感器。所有传感器均为自我屏蔽的,采用钕马达结构,可适应偶发的瞬时响应以及大功率使用。

• 先进的前面板用户界面可控制系统功能,例如音量,输入选择,用户EQ 和EQ 预置,RMC 校正和旁通,单个音箱独听,表头和按钮亮度调节。

• 在混音位置测量时,前面板表头显示连续的输出电平,单位为dBFS,可作为观察扬声器输出的视觉参考。

• 在空间有限,无法使用扬声器支架的情况时,扬声器机身自带的安装点可将扬声器进行墙面安装。

• 扬声器侧面配有内凹扶手,方便扬声器定位和搬运。



特性:
定制设计的传感器特别用于传送干净,清脆的声音。LSR4328P 拥有一个8 英寸低频纸盆,LSR4326P 提供6.25 英寸低音,两型号音箱均配有1 英寸软球顶高频传感器。所有传感器均为自我屏蔽的,采用钕马达结构,可适应偶发的瞬时响应以及大功率使用。
先进的前面板用户界面可控制系统功能,例如音量,输入选择,用户EQ 和EQ 预置,RMC 校正和旁通,单个音箱独听,表头和按钮亮度调节。
在混音位置测量时,前面板表头显示连续的输出电平,单位为dBFS,可作为观察扬声器输出的视觉参考。
在空间有限,无法使用扬声器支架的情况时,扬声器机身自带的安装点可将扬声器进行墙面安装。
扬声器侧面配有内凹扶手,方便扬声器定位和搬运。

设备参数规格
(除特别说明外,所有参数均适用于LSR4328P 和LSR4326P)
系统
频率响应(+/-1.5dB) 50Hz-20kHz (LSR4328P)
55Hz-20kHz (LSR4326P)
箱体共振频率 41Hz (LSR4328P)
52Hz (LSR4326P)
低频扩展 用户控制设置为默认
-3dB 43Hz-22kHz (LSR4328P)
47Hz-22kHz (LSR4326P)
-10dB 35Hz-32kHz (LSR4328P)
39Hz-32kHz (LSR4326P)
低-高频分频 数字分频: 2.6k 4th order BW LF/ 4th order BW HF (LSR4328P)
数字分频: 2.8k 4th order BW LF/ 2nd order BW HF (LSR4326P)
失真,96dB SPL,
1m: 中高频
(200Hz-20kHz)
2 次谐波: <0>
3 次谐波: <0>
低频(<200Hz> 2 次谐波: <1> <0>
3 次谐波: <0> <1>
最大连续声压级 106dB/1m
最大峰值声压级 112dB/1m
每对最大峰值声压级 118dB SPL/1m
低频型号 438H (LSR4328P)
436H (LSR4326P)
直径 203 mm (8 in) (LSR4328P)
159 mm (6.25 in) (LSR4326P)
音圈 2” (51 mm) (LSR4328P)
1.5” (38 mm) (LSR4326P)
磁体类型
纸盆类型 聚合体涂层纸纤维
阻抗 8 欧
高频型号 431G
直径 25mm(1in)振膜
音圈 1’’(25mm)
磁体类型 钕,整体散热片覆盖
振膜类型 软球顶
其它特性 椭圆形类似球形波导
阻抗 4 欧
放大器
低频拓扑 A-B 类单片电路
正弦波功率比 150w(额定阻抗内 <0>
THD+N, 1/2 功率 <0>
高频拓扑 A-B 类单片电路
正弦波功率比 70w(额定阻抗内 <0>
THD+N, 1/2 功率 <0>
交流输入电压 115VAC,60Hz (230VAC, 50 Hz –型号 LSR4328P/230 和 LSR4326P/230)
交流输入接头 IEC
自生噪声电平 <13>
1/8th 功率比 13w (LSR4326P),18w (LSR4328P)
满载功率(100 小时,IEC 粉噪,6dB 峰值因数) 58w IEC 粉噪仅低频通道
额定功率 交流在1/8th 功率IEC 粉噪,60w
最大电流 交流在最大功率输出(音频)120VACE line2.2A
保险丝值 5A, 250VAC, 时滞 (LSR4328P, LSR4326P)
2.5A, 250VAC, 时滞 (LSR4328P/230, LSR4326P/230)
输入和 输出
模拟
XLR输入 可选+4dBu/-10dBV;输入阻抗10K。应用到XLR 针 2 的正向电压可产生向外的低音运动。
1/4 英寸TRS 输入 平衡或非平衡,可选+4dBu/-10dBV;输入阻抗20K。应用到1/4’’“尖”的正向电压可产生向外的低音运动。
AD 转换 96kHz,24Bit,64x 过采样
校准输入灵敏度,模拟XLR 和1/4’’ +4dBu: 94dB SPL/1m
-10dBV: 94dB SPL/1m
数字
XLR输入 AES/EBU(IEC60958)
XLR 输出 AES/EBU(IEC60958)
RCA 输入 S/PDIF (EIAJ CP1201)
RCA 输出 S/PDIF (EIAJ CP1201)
数字输入采样率 96k Hz, 88.2 kHz, 48 kHz, 44.1 kHz, 32 kHz. 公差: +/- 3%
数字输入字长 24Bit
RMC 话筒输入(仅使用所提供话筒) 1/8’’ TRS
网络连接 RJ45 输入,RJ45 输出
网络协议 HiQnet 协议,使用RS485
电脑接口 USB Type1
用户控制
前面板控制 ON, SOLO, RMC, EQ ON, LF, HF, PRESET, INPUT,+/-
RMC 功能 开始,旁通
RMC 滤波器范围 20Hz-160Hz 之间73 个频率点(1/24th 倍频程中),Q 值可变从1(1.4 倍频程带宽)到16(1/11th 倍频程带宽,衰减从3~12dB)
LF EQ 工厂默认:500Hz 自屏蔽,+/-2dB,1/4dB 增量。可通过LSR4300 控制中心软件访问19.7Hz~1kHz 之间137 个拐角频率。
HF EQ 工厂默认:2kHz 自屏蔽,+/-2dB,1/4dB 增量。可通过LSR4300 控制中心软件访问1kHz~20.2kHz之间104 个拐角频率。
预设 1-6 个工厂/用户预设加NULL。仅可调用。可使用 LSR4300 控制中心软件储存。
输入选择 模拟(XLR/1/4’’)
S/PDIF A,B
AES/EBU A,B
+/- 默认:系统音量控制:0dB 到∞dB 二级功能:所选功能的增量/减量
背面板控制 输入灵敏度+4dBU/-10dBV
8 个音箱ID DIP 开关 Left, Right, Center, Left Surround, Right Surround, Center Surround, Left Extra, Right Extra
显示
前面板显示 31 段LED dBFS 显示和设置指示
前面板表头 -70dBFS~0dBFS +削波
背面板显示 5LED 指示音箱ID 选择
物理
颜色 深石墨色
把手 2个,在两边嵌入设置
安装 4个带螺纹安装点符合正方形的工业标准,107.9mm x 50.8mm(4 1/4’’ x 2’’)M6 公制螺纹
低频导流口 背开口线性动态孔
隔音结构 入射模式结构ABS
箱体结构 19mm (3/4in)MDF
净重 5 kg (32.5 lbs) (LSR4328P)
13 kg (28.5 lbs) (LSR4326P)
尺寸(WxHxD) 267 mm x 438 mm x 269 mm (10.5” x 17.25”D x 10.6”) (LSR4328P)
236 mm x 387 mm x 262 mm (9.3” x 15.25” x 10.3”) (LSR4326P)
