INOVONICS 719 DAVID IV 数字音频处理器

INOVONICS 719 DAVID IV 数字音频处理器

2016年06月28日音频处理器浏览量:0
  • 品牌:INOVONICS
  • 型号:719 DAVID IV
  • 价格:咨询客服
如果找不到你想要的产品,请联系客服点击联系客服
产品描述

概述

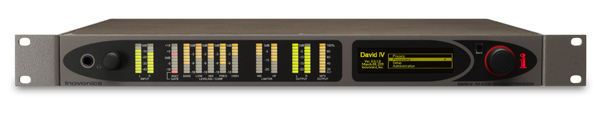

719 DAVID IV是INOVONICS音频处理器系列的第四代。外形简单大方。

基于DSP的全数字化设计,并易于掌握使用简单,能迅速和有效地优化音质效果。

主要特点

基于数字信号处理的硬件软件设计,超低延迟。

五阶可调图形均衡器,动态范围压缩调节。

自动增益控制( AGC )

双声道增强

低低音增强

可调节高通去噪滤波器

本公司专有的PIPP™(极性独立的峰值处理)限制器

AES3 数字信号输入输出,支持采样频率32kHz, 44.1 kHz, 48 kHz 和96 kHz

左右声道平衡模拟输入输出(XLR)及非平衡输入输出

内置音频(Tone)发生器

FM用预加重限制器

仪器可从仪器面板或使用互联网络控制

内置双声道生成器及RDS信号强度调节

25个厂家预设,种类覆盖大部分音乐种类。外加20个自预设槽位

产品规格

频率响应:

非平衡输入/输出:输入端理想条件下(实验室测试用FM-解调器正使用正确去加重) ±0.25dB,20Hz–15kHz。

平衡输入/输出:输入端理想条件下(实验室测试用FM-解调器正使用正确去加重) ±0.25dB,20Hz–15kHz。不使用去加重情况下±0.25dB, 20Hz–20kHz。

AES数字输入输出:输入端理想条件下(实验室测试用FM-解调器正使用正确去加重) ±0.25dB,20Hz–15kHz。不使用去加重情况下±0.25dB, 20Hz–20kHz。

噪声(未加重情况下):

非平输出:在适合的去加重网络,最大输出情况下SNR >85dB。

平衡输出:在适合的去加重网络情况下,残留噪声低于截波100dB。

AES数字输入输出:在适合的去加重网络情况下,残留噪声低于0dBFS 130dB。

失真:

非平衡输出:在适合的去加重网络的情况下低于0.01% THD。

平衡输出:在适合的去加重网络情况的情况下低于0.06% THD。

立体声分离度:

非平衡输出:输入端理想条件下(实验室测试用FM-解调器正使用正确去加重):大于65dB,频率范围20Hz-15kHz。串话干扰 78dB。

平衡输出:输入端理想条件(实验室测试用FM-解调器正使用正确去加重),未加重,1dB低于截幅的情况下:大于100dB。

AES数字输入输出:输入端理想条件(实验室测试用FM-解调器正使用正确去加重), 未加重,相对于0dBFS: >130dB。

节目信号延迟:在所有情况下≤4.2毫秒。

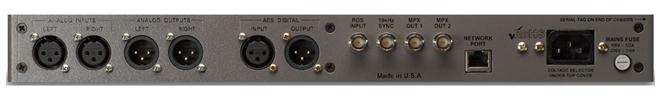

背部接口

数字信号输入:AES3 立体声输入,XLR接口,识别采样率为32kHz, 44.1kHz, 48kHz 和 96kHz; 16/24-bit。输入增益可调,范围相对于-20dBFS是-5dB到-35dB。

模拟平衡信号输入:XLR接口,输入平均值范围为-15dBu 到+15dBu, 最大峰值+26dB.

输出:数字模拟输出皆可直接输出(截止频率为20KHz),或者与符合FM输出的滤波器相连(截止频率为15KHz).皆可设置预加重或归平。

数字信号输出:AES3 立体声输出,XLR接口,可调节范围在100%载波调制情况下为-20dB到0dB,输出采样频率可设置为跟随输入模式或者强制为32kHz, 44.1 kHz, 48kHz 和96kHz。分辨率为24 bits。

模拟平衡信号输出:在可调节范围在100% 载波调制,源阻抗为200Ω的情况下 -10dBu 到 +24dBu (+21.5dBm)。

模拟非平衡信号输出:接口为BNC。在可调节范围在100% 载波调制,源阻抗为75Ω的情况下 为0.8V p-p 到 8V p-p (+11dBu)。预加重可设置为75μs, 50μs 或关闭。

RDS输入:非平衡信号,接口为BNC。接受57kHz RDS载波信号,信号强度为0.5V p-p 到 5.0V p-p。

19kHz RDS 同步信号输出:接口为BNC,源阻抗为75Ω的情况下,输出5V p-p TTL- 方波,和 19kHz导频对应。

网络接口:RJ45

耳机插孔:TRS,可用与检验处理后的音频。可在显示屏上调节音量。

音频处理

可调节高通滤波器:调节范围20Hz 到 65Hz。削减次低音噪声,提高调制效率

自动增益控制( AGC ):缓慢自调节。调节速度可调。识别调节范围±18dB。

立体声强化

五阶可调图形均衡器:分割音频至五个频段。每个频段有各自的动态压缩、增益调节

低音增强

PIPP™峰值限制器:极性独立的峰值处理。确保最优的FM调制载波信号。

ITU 多重功率控制:使信号符合欧洲ITU-R BS.412.9.标准

自适应预增强:

非平衡信号截幅:最大3dB基带信号截幅,在加入19kHz导频及RDS载波之前。

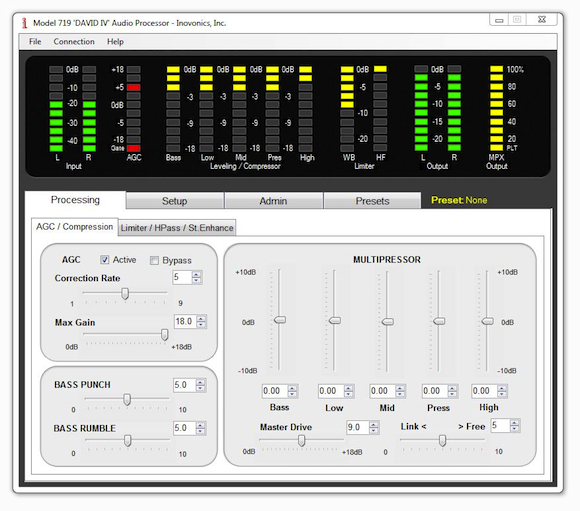

软件控制:如图所示

杂项

电源要求 105-130VAC或210-255VAC,50/60HZ; 功率:8瓦。 尺寸和重量(1U),3.6公斤
