Tieline Merlin 编解码器

产品介绍

Merlin是Tieline音频编解码器大家族里的最新产品，使用公共IP和局域网IP来传输高稳定性、高保真度音频。它的传输方式包括IP、ISDN和POTS。

IP传输高保真音频

MERLINE用于双向传输高保真音频，从演播室连接到Tieline远程编解码器或装有Report-IT软件的智能手机。


灵活的应用

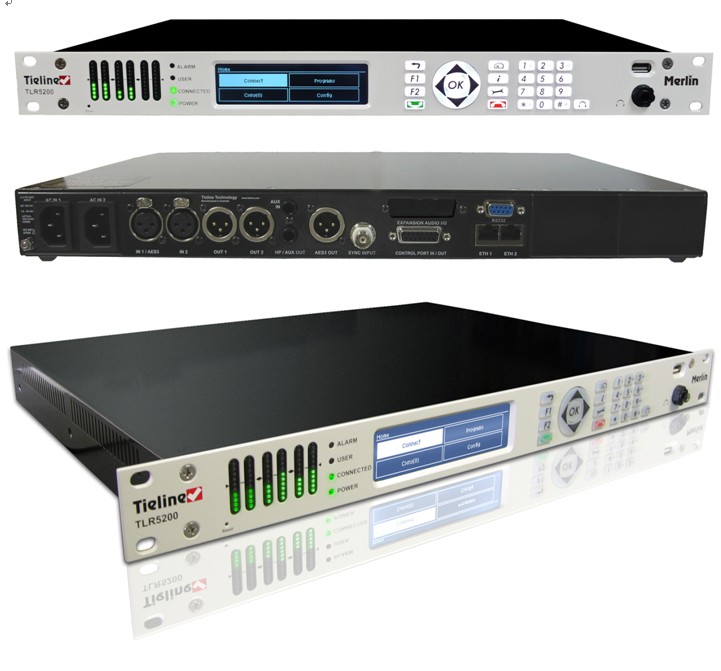

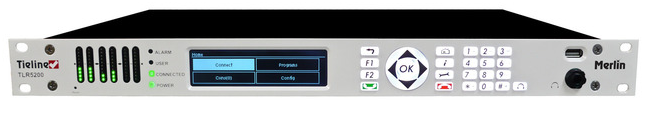

Merlin是1RU机架IP编解码器，全双工模式点对点远程传输高品质的双向立体声。它为演播室与远程传输连接提供以下功能：
·         高保真点至点立体声
·         点至点的立体声并附加一个独立的双向IFB通讯通道
·         与Tieline其他的编解码器或装有REPORT-IT软件的智能手机连接，传输2路单声道。

Merlin特点：

·         IP网络传输高稳定性
·         支持ISDN或POTS网络连接
·         强大的音频和数据路由
·         简单的本地或远程指令操控
·         可存储调用连接记录

可靠性和连通性

Merlin可以与所有Tieline IP传输编解码器建立连接，包括G3、Bridge-IT、Genie编解码器及装有Report-IT软件的智能手机。

它具有两个双千兆（10/100/1000）以太网端口，双备份电源，音频静音检测和IP网络备份的功能，以确保您一直在线传输。自动化网络故障检测能够切换到备用IP LAN建行连接。如果选购了ISDN或POTS模块，您也可以将ISDN或POTS作为备份连接。

Merlin是专门为有线和无线IP网络而设计的，点对点传输，包括：
·         公共广域网（WAN）
·         当地局域网（LAN）
·         3G和4G无线网络
·         Wi-Fi和WiMAX网络

SmartStream：使用IP连接实现高品质的音频传输

作为IP音频的先驱者，Tieline是第一个集成了SmartStream功能——自动抖动缓存管理、FEC前向纠错、错误掩盖技术的编解码器主要制造商。这些功能针对各种各样非托管的公共IP网络作出动态反应，以确保码流传输的稳定性。

现在  SmartStream PLUS可以通过T1 / E1这种廉价非托管的IP网络来传输高可靠性、高稳定性的STL级音频。

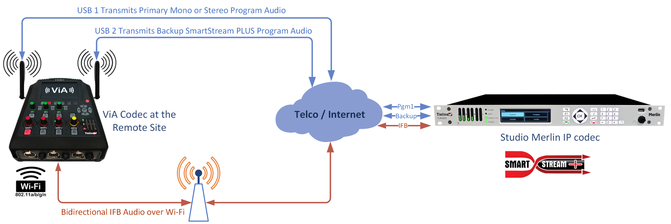

SmartStream PLUS: 省钱的备份码流

Tieline可以向您展示您所投资的新编解码器如何在短短几个月内赚回成本，使用SmartStream Plus只要花费一小部分费用在租用廉价的IP上，就可以传输STL级别高品质音频。 使用SmartStream PLUS：

1.     该编解码器可以同时从两个以太网端口中备份数据码流，并来回发送备份码流而不会丢失音频，从主通道连接到备份连接，一旦发现有数据丢包的情况，会立即恢复。注意：使用两家不同供应商提供的IP网络是最优的网络备份方案。

2.     当有多个备份音频码流被发送时，解码器会以第一个送达的数据包为标准自动进行完美修复，以确保音频完整性。

如果网络基础设施的费用负担是您成功分配可靠高保真IP音频的唯一缺陷，那么，这些综合措施确保Tieline能够提供IP解决方案。

免费提供SmartStream IP

某些制造商把SmartStream这样的IP管理软件当做选购件，要收取几千美元的费用。但是Tieline认为高性能和高可靠性是每一个广播的重要组成部分，因此免费提供了其著名的SmartStream IP管理软件。

SmartStream PLUS  提供至关重要的备份附加层，是Merlin编解码器的标准配置。

灵活性和互用性

许多广播正处于向IP网络的过渡期，仍然需要通过ISDN或POTS连接。Tieline Merlin编解码器允许您根据需要灵活选择ISDN、POTS或IP网络，只需选购ISDN G5或POTS G5模块，然后插入编解码器，您就可以根据需求进行连接了。

Merlin同时支持IPv4和IPv6（双协议）协议，随着时间的推移，将来会被证实广播用户为未来的新网络和技术做出了明智的投资。和支持G.711和G.722的VOIP电话设备一样，对于支持EBU N/ACIP 技术3326标准并开通SIP功能的IP编解码器，Merlin也可以通过IP连接。Merlin也兼容符合I3P EBU334互用性的AOIP内部通讯产品。

算法

16-24bit 22kHz 低延时 linear PCM 音频， 采样率高达 48kHz ， aptX® Enhanced； LC-AAC, HE-AAC v1 和v2, AAC-LD, AAC-ELDv1 and v2, Opus, MPEG II, MPEG Layer-3, Tieline Music 和MusicPLUS, G.722 和 G.711 .


特征

·             DSP基础架构
·             24位48kHz的音频采样
·             双1G（10/100/1000）以太网端口
·             双AC交流电源
·            双向立体声，用户可编程音频混合矩阵路由，附加低延时IFB和全双工通讯*
·             无压缩的PCM音频算法，包括aptX®增强; LC-AAC，HE-AAC v1和v2，AAC-LD，AAC-ELDv1和v2，Opus，MPEG II，MPEG Layer- 3，Tieline Music和MusicPLUS，G.722和G.711
·            兼容IPv4和IPv6
·             非对称算法编码/解码*
·             综合报警管理
·            通过WAN使用G5 Toolbox GUI远程控制编解码器
·             编解码器管理系统兼容网络管理
·             低延时的频带内RS-232 AUX数据通道
·             可编程规则引擎
·             流线型的编解码器向导程序和生动图形用户界面
·             支持多国语言：英国，中国，法国，德国，葡萄牙和西班牙
·             可以连接到所有的Tieline IP编解码器和Report-IT Live Enterprise Edition软件

产品规格

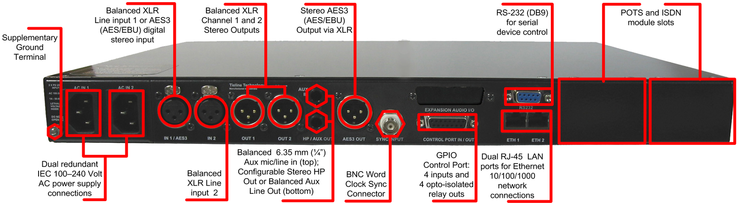

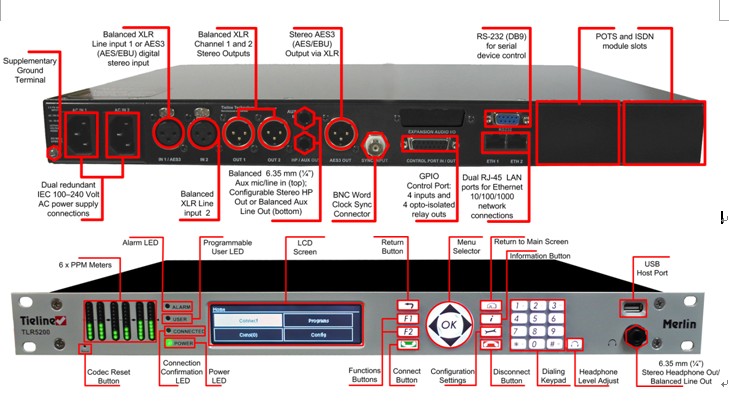

输入/输出规格
模拟音频输入	2×母XLR线路输入
模拟音频输出	2×公XLR
AES3输入	1×母XLR（CH1输入;兼容CH1模拟输入）
AES3输出	1×公XLR
辅助输入	后面板1×6.35毫米（1/4" ），麦克风/线路电平插头
耳机输出/辅助输出	后面板1×6.35毫米（1/4"）插头和前面板1×6.35毫米（1/4"）插头
控制端口输入/输出	4路继电器输入和4路光电耦合输出，DB15接口
音频输入阻抗	高阻抗> 5K欧姆
输出阻抗	<50>
限幅电平	+ 22dBu（输入和输出）
A/D＆D/A转换器	24位
48kHz采样率下频响	20Hz-22kHz
THD和噪声（模拟）	在+ 16dBu或<0>
THD和噪音（数字）	<0>
模拟信号信噪比	>98.5dB在+ 22dBu，未加权
采样频率
IP采样频率	16kHz，32kHz，44.1kHz，48kHz
算法
IP	Tieline Music, Tieline MusicPLUS, G.711, G.722, MPEG-1 Layer 2, MP3, LC-AAC, HE-AAC and HE-AACv2, AAC-LD, AAC-ELD, Opus, 16/24 bit aptX Enhanced
IP（无压缩）	线性PCM16/24位，48KHz采样率
数据和控制接口
USB	前面板USB 2.0端口
LAN	2个10/100/1000，RJ45接口
超级网络	VLAN标识（IEEE802.1Q，802.1p）
串行	RS232速率高达115kbps，带或不带CTS/RTS流量控制，DB9接口，也可用作一个专用的数据通道
支持的协议	Tieline，DHCP，SNMP，DNS，HTTP，IGMP，ICMP，VLAN，IPv4/v6，FEC， SIP/SDP（EBU N/ACIP技术3326标准），RTP，I3P EBU3347兼容
ISDN via模块	可选via插槽模块
POTS via模块	可选via插槽模块

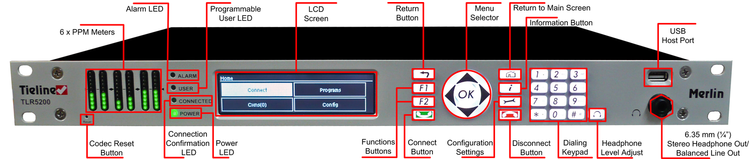

前面板界面
显示	256×64单色LCD
键盘	21按钮键盘
操作导航	5按钮键盘
综合
尺寸	1U，19"标准机架
外形尺寸	19”×1.75”×13.5” [482mm（宽）×44mm（高）×343mm（长），含后面连接插头]
重量	6磅7.7盎司/2.94公斤
电源消耗	双AC 100-240V IEC电源插口; 1A-50-60Hz的
工作温度	0℃至45℃（32°F至113°F）
工作湿度范围	20％≤RH≤70％（0-35℃/32°F-95°F），不结露

MPEG Layer-3音频编码技术由Fraunhofer IIS和Thomson授权许可。
