产品描述

BroadcastTools®SilenceSentinel®Standard旨在监视任何两个立体声模拟音频源的静音或异相状况,极性,产生警报,并使用机械闭锁继电器透明地切换到备用源。 其他功能包括:前面板控件,遥控器输入和状态输出; 插入式欧规螺钉端子; 拨码开关选择零参考以下-20,-25,-30和-35db的静音检测; 精确的警报定时延迟从关闭到85分钟; 精确的恢复时间延迟从关闭到21分钟。SilenceSentinel®Standard可以放置在台式机上,也可以安装在墙上或可选的RA-1机架搁板上,以在1-RU中最多安装三个单元。

特点与优势

•具有前面板输入选择开关和指示灯LED的透明立体声程序切换器。

•前面板“手动/自动”开关,带有前面板LED,远程输入和集电极开路状态输出。

•立体声输出LED电平显示。

•“ External Ext”警报触发输入,带有前面板LED指示灯。

•前面板电源/心跳指示灯。

•零位以下-20,-25,-30和-35dB的静音检测的拨码开关选择。

•拨码开关选择反极性(异相)检测。

•警报时间延迟的拨码开关选择从OFF到8分钟,30秒(以2秒为增量)或85分钟(以20秒为增量)。

•拨码开关选择恢复时间延迟从OFF到21分钟,以20秒为增量。

•通过机械闩锁密封继电器进行音频切换,该继电器使用2-form-C叉形-纵横制银合金,带有金色覆盖触点。

•两个独立的SPDT警报继电器和LED指示灯。

•两个脉冲集电极开路报警输出。

•有源平衡立体声输入电平监控。

•通过微处理器和非易失性存储器的逻辑功能。

•插入式Euroblock螺钉端子,随附配套插头。

•完全经过RFI认证。

•带电涌保护的内部电源,带有家用连接器的PS-1515通用开关+/- 15VDC电源。国际交流连接器可选。

•每个单元都可以放置在台式机上,安装在墙壁上或与可选的RA-1机架架一起机架安装,以在1-RU中最多安装三个单元。

安装指引

检查

请检查您的SilenceSentinel®Standard是否在运输过程中遭受了任何损坏。如果发现任何问题,请立即通知托运人,并保留包装以供托运人检查。包装中应包含SilenceSentinel®标准和+/- 15伏DC @ 400 ma墙壁通用开关(PS-1515)电源带有家用电源插头。可以从我们的网站下载手册。

安装

将SilenceSentinel®Standard安装在可以看到并可以使用后面板的位置。 SilenceSentinel®Standard可以放置在台式机上,也可以安装在墙壁上或可选的RA-1机架搁板上,以使用随附的硬件最多安装三个单元。

电涌保护

SilentSentinel®标准具有内置的抗电压变化能力。我们建议您在输入的交流线路上使用电涌保护器或线路调节器。雷击和/或其他高压浪涌可能会损坏您的静音Sentinel®Standard和连接的设备(如果未得到适当保护)。有关防雷设备,请访问www.polyphaser.com和www.itwlinx.com。

UPS备用电源系统

我们建议您将SilenceSentinel®Standard连接到UPS系统。UPS有助于最大程度地降低SilentSentinel®标准的风险,并在断电时提供电源。

电源:+/- 15 VDC

电源连接器将3针AMP型闩锁电源连接器连接至设备,并将带有家用连接器的+/- 15 VDC开关电源连接至120 Vac 50-60 Hz电源。除指定/提供的(PS-1515)电源外,切勿使用任何类型的电源。

电缆准备

SilenceSentinel®Standard通过可移动的euroblock螺丝端子连接到外部设备。端子可容纳16至28 AWG实心或多股电线。在安装电线之前,请卸下Euroblock螺钉端子插头,并逆时针方向完全旋转每个固定螺钉。将每根导线剥去0.25英寸的长度,然后将导线完全插入端子。关闭顺时针方向完全拧紧固定螺钉,以固定导体。确认没有裸线裸露。

连接设备

备用交换的SilentSentinel®标准连接配置:

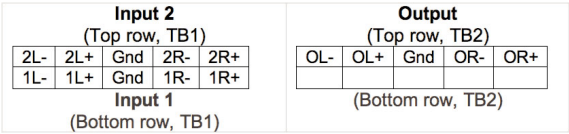

1. 将信号源(主/主)设备(控制台,自动化设备等)连接到左声道的1L-和1L +,右声道的1R-和1R +。

2. 将信号源(BACKUP)设备(CD播放器等)连接到左声道的2L-和2L +以及右声道的2R-和2R +。

3. 将目标设备(PROCESSING)连接到左侧通道的OL-和OL +,以及右侧通道的OR-和OR +。

音频输入可能平衡或不平衡。 当使用不平衡电源时,将+输入馈入,并将负(–)输入跨接至GND。 使用单声道源时,将左右输入捆绑在一起,并观察正确的立体声相位。

注:如果音频源是调谐器或接收器,请确保从固定输出(例如磁带监视器的输出)馈入输入。

中继和集电极开路连接

K1和K2 SPDT继电器提供了SilenceSentinel®Standard的开关位置记录。 当输入1切换到输出时,K1闭合;当输入2切换到输出时,K2闭合。

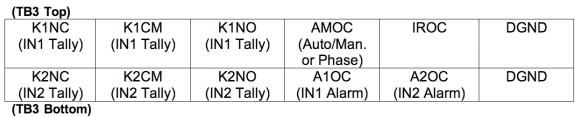

SilenceSentinel®Standard具有四个集电极开路输出,用于指示输入的静音警报状态,自动/手动模式或相位警报。 A1 OC指示输入1的警报,A2 OC指示输入2的警报。如果启用了相位监视,则AMOC开路集电极将充当相位警报指示器,以及相位监视已禁用,它充当自动/手动模式状态指示器。 如果在两个输入通道上同时检测到静音,则IROC集电极开路输出将激活。 这些集电极开路输出将变低,为LED指示器,TTL / CMOS逻辑或继电器提供返回。 可能需要外部上拉电阻在某些装置中; 在100 mA时,电压必须限制为6 VDC。

遥控器连接

SilenceSentinel®Standard具有四个远程控制输入,可以接受瞬时触点闭合,集电极开路或TTL / CMOS输入逻辑电平。 每个输入通过一个22K电阻上拉至高电平(5伏),并被拉低至地时被视为有效/导通。

除“ Ext”输入外的所有输入均通过瞬时闭合接地触发。 例如,将“ CH2”输入脉冲接地会使设备切换到输入2,直到按下前面板信号源开关或激活了其他远程控制输入。 远程外部传输输入(“ Ext”)需要持续闭合至接地才能切换至输入2,当移除闭合时,设备将切换回输入1。

编程准则

DIPSwitch设置

在设备后面板上找到拨码开关SW-5和6,并按照下面的网格进行操作。

延迟计时设定

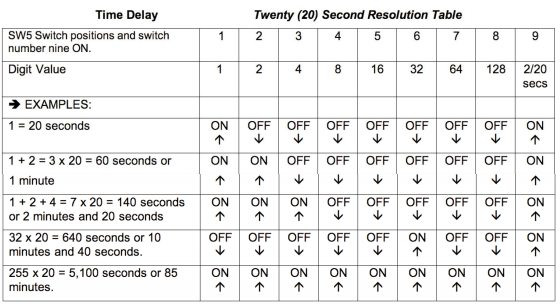

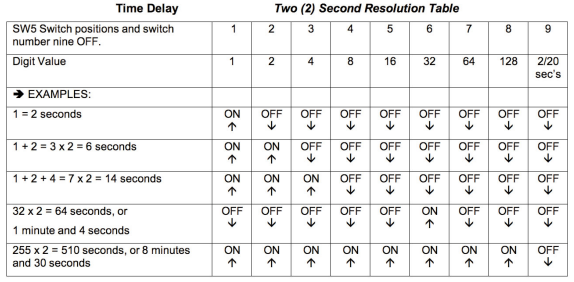

警报延迟时间段是有效音频失败到触发警报之间的时间。 SilenceSentinel®Standard的警报时间延迟是使用设备背面SW5拨码开关的前9个位置设置的。下表提供了两种第二分辨率设置。要提供更长的时间分辨率,请打开SW5开关9,这将提供20秒的分辨率。对于出厂默认设置,如下面的两秒分辨率表所示,我们已将开关1和2设为ON。每个开关都有一个数字值,如下两表所示。请遵循下面的两秒分辨率表。我们将这些数字值相加以获得总数字值。总数字值乘以分辨率值(两秒或二十秒)即可获得延迟时间。

注意:下表是指以秒为单位的时间延迟。

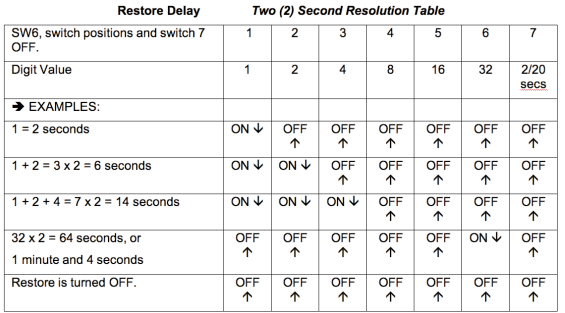

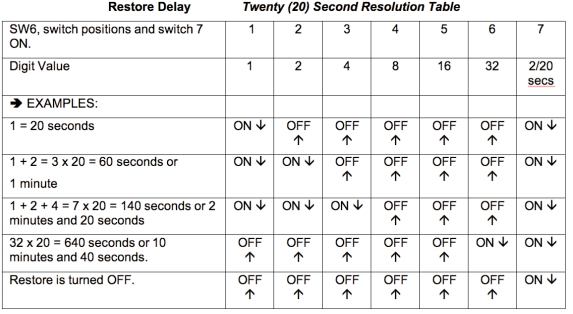

恢复计时设置

恢复期是从有效音频返回到清除警报之间的时间。 SilenceSentinel®Standard恢复时间延迟位于设备背面SW6拨码开关的前7个位置。 上=关,下=开。下表提供了两种第二分辨率设置。 要提供更长的时间分辨率,请打开SW6开关7,它将提供20秒的分辨率。 所有七个开关在出厂时均设置为OFF,无恢复延迟。 每个开关都有一个数值,如下面的两个表所示。 请遵循下面的两秒分辨率表。 总数字值乘以分辨率值(两秒或二十秒)即可获得恢复延迟时间。 注意:以下表是指恢复时间延迟(以秒为单位)。

静音感阈值设置

静音传感器的跳闸级别从零dBu开始。 拨码开关SW6上的开关8和9用于设置静音传感器跳闸级别。 出厂默认设置为两个开关均为OFF(-20)。 对于大多数安装,我们建议将跳闸级别设置为-25。

切换器弹跳设置

在自动模式下,将切换器跳动功能打开(SW5-10 ON),当有效音频返回到主输入时,本机将自动恢复到主输入。 在自动模式下,如果切换台弹跳处于OFF(SW5-10 OFF)位置,则在发生警报事件使其切换到备份输入后,需要本机将其切换回输入1。

相位监控设定

SilenceSentinel®Standard能够监视其两个输入是否存在异相立体声音频(相位消除)以及静音。 要启用此功能,请将SW6-10置于“开”位置。 当在输入上检测到异相音频时,其警报LED指示灯将闪烁,并且“ AMOC”集电极开路输出将激活。 如果设备处于自动模式,它将打开静音警报和相位警报。

操作指引

运作方式

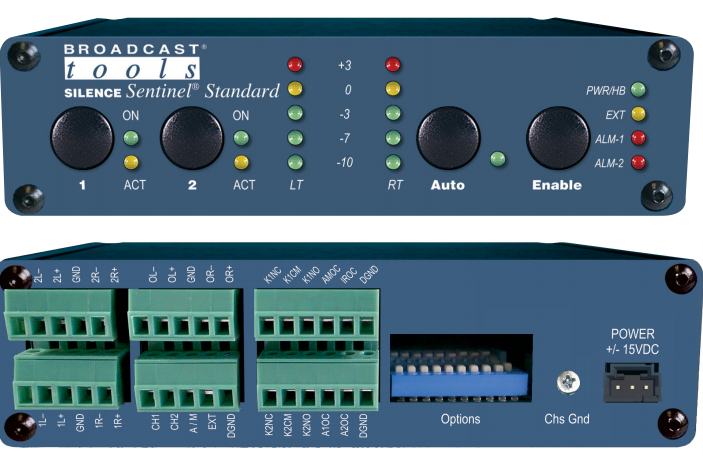

前面板LED指示灯

•“ PWR / HB” LED:通电时闪烁以指示操作。 (绿色)

•“ EXT” LED:当外部警报输入激活时点亮。 (黄色)

•“ ALM-1” LED:点亮=输入1静音警报。 闪烁=输入1相警报。 (红色)

•“ ALM-2” LED:点亮=输入2静音警报。 闪烁=输入2相警报。 (红色)

•“自动” LED:在自动切换模式下点亮,在手动模式下不点亮时点亮。 (绿色)

•“启用” LED:在启用前面板启用按钮选项时点亮。

•“ ON” LED:当输入路由到输出时点亮。 (绿色)

•“ ACT” LED:当输入音频高于阈值时点亮。 (黄色)

•立体声电平表LED:

前面板控件

“ 1”和“ 2”按钮:用于选择处于手动模式时将哪个输入路由到输出。 每个按钮都有一个关联的LED指示灯,当选择该特定通道时,该指示灯将点亮。 选择一个频道后,先前的频道将被取消选择(互锁)。

“自动”按钮:用于在自动和手动切换模式之间切换。

“启用”按钮:启用(安全)按钮可以要求用户在选择任何其他前面板按钮时按住启用按钮,通过设置以下选项来选择启用此功能时,启用LED点亮 印刷电路板上的JP3跳线。

操作模式

SilenceSentinel®Standard上的两个输入均会受到音频电平的持续监控。 如果输入的音频高于静音感应阈值,则其ACT LED将点亮;如果输入的音频低于阈值,则ACT LED将熄灭。 如果输入音频在配置的警报延迟时间内仍低于阈值,则其警报LED和警报集电极开路输出(ALM1或ALM2)将激活,以表示该输入没有声音。

当启用了“切换弹跳”的SilentSentinel®Standard处于自动(自动切换)模式时,在输入1上检测到静音时,将发生以下动作:

1. 前面板的输入1 ACT LED指示灯将熄灭,指示一个或两个输入立体声通道上的输入音频已降至静音感测阈值以下。

2. 警报延迟时间到期后,设备将自动切换到备用输入(输入2)。

3. ALM1警报LED和集电极开路输出将激活。 K2继电器将关闭,而K1继电器将打开。

当输入1上的两个立体声通道均恢复正常(高于静音感测阈值)时,将发生以下动作:

1. 前面板“输入1 ACT” LED指示灯将亮起,指示两个输入1立体声通道上的音频均高于静音检测阈值。

2. 在恢复延迟时间到期后,音频高于静音感应阈值(如果已配置),本机将自动切换回主要输入(输入1)。

3. ALM1警报LED和集电极开路输出将停用。 K2继电器将打开,而K1继电器将关闭。

当SilenceSentinel®Standard处于手动(手动切换)模式时,检测到静音时将执行以下操作:

1. 前面板Input ACT LED会熄灭,以指示一个或两个输入立体声通道上的输入音频已降至静音感测阈值以下。

2. 警报延迟时间到期后,设备将自动显示ALM1和/或ALM2警报LED并打开集电极开路输出。 如果两个输入均检测到静音,则IROC集电极开路输出将激活。

注意:如果启用了相位监视,则警报LED指示灯将闪烁以指示已检测到相消除,并且AMOC集电极开路输出将被激活。

技术指标

输入电平: -15至+24 dBu,MIL。 22 K欧姆,平衡。

静音感应跳闸级别:零基准以下-20,-25,-30和-35dB。

警报延迟: OFF至85分钟,以20秒为增量,OFF至8分钟,30秒,以2秒为增量。恢复延迟: OFF到21分钟,以20秒为增量,OFF到2分钟/ 6秒,以2秒为增量。远程控制: 远程EXT输入需要持续接地,所有其他持续接地。

继电器K1和K2: SPDT干触点,每个30 VDC @ 1 Amp。

警告! 为安全起见,切勿将120 Vac电路连接至上述继电器!

集电极开路输出:每个输出在100 mA(最大)时吸收6 vdc

连接器:可移动的欧式螺钉端子。

电源:PS-1515通用开关电源,提供家用交流连接器。 国际连接器可选。+/- 15 VDC 400mA输出,带3针AMP型锁存电源连接器。

工作温度:-40°F至+ 185°F(-40°C至+ 85°C)

尺寸:5.66“ x 7.00” x 1.58“,铝挤压底盘,带4-4-40个(或6/32螺纹)安装孔。

重量:2.0磅选项:*国际电源插头适配器。* RA-1、1-RU机架式货架。 可容纳三个单位。
